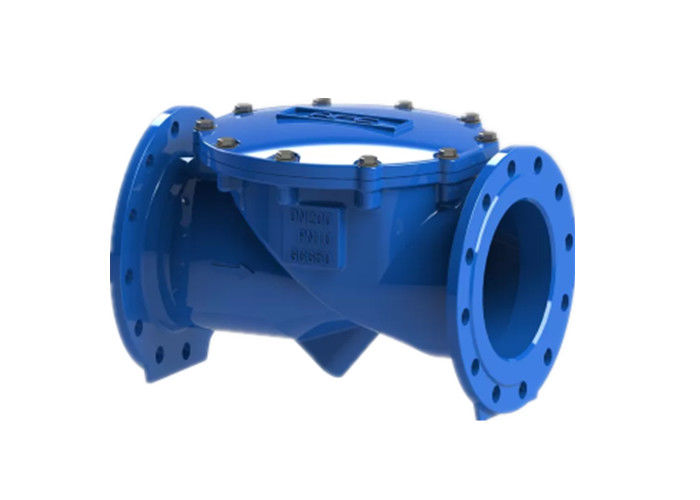

수두 감소 기능을 가진 반대로 역류 그네 코드 역행 방지판
회사 소개:
우리 회사고품질 워터 밸브의 설계 및 생산 전문 기업이며 유체 제어 밸브의 선두 제조업체 중 하나로 성장했습니다.우리는 플로트 제어 밸브, 트러니언 볼 밸브, 수압 감소 밸브, 회전식 에어록 밸브, 위생 버터플라이 밸브, 유압 체크 밸브, 하수 공기 배출 밸브 등과 같은 광범위한 유체 밸브를 설계 및 제조합니다. 우리의 끊임없는 기술 혁신 엄격한 품질 관리 시스템과 결합하여 우리는 산업 응용 분야에서 고성능과 탁월한 가치를 제공할 수 있었습니다.
기술:
RDCV(고무 디스크 체크 밸브)는 완전히 캡슐화된 탄성 디스크 시트, 안정적인 역류 방지를 위한 이중 플랜지 스윙 체크 밸브로 깨끗한 물/하수 응용 분야에 모두 좋습니다.40도 각도로 기울어진 시트는 빠른 닫힘을 돕고 수격현상과 슬래밍을 최소화 할 수 있습니다.
풍모:
이동식 부품이 없는 심플한 디자인의 디스크
녹슬지 않는 서비스
40도 경사각으로 스트로크를 낮추고 수격 현상과 슬래밍을 줄입니다.
기존 체크 밸브의 거의 절반 스트로크.
100% 전체 흐름 영역, 수두 손실 감소, 수격 현상 방지.
50,000회 이상 작동
기술 데이터:
| 크기 | DN50-DN600 |
| 작동 온도 | - 10C- 80C |
| 플랜지 | AISI B16.1 또는 PN16 |
| 플로우 미디어 | 물과 폐수 모두 |
일반 응용 프로그램:
일반 급수용, 소방용, HVAC/냉각 및 하수 시스템.
| 품질 시스템 | |
| IQC | 호출 수신 부품 확인 |
| IPQC | 생산 공정이 자격이 있는지 확인하십시오 |
| FQC | 모든 밸브는 압력 테스트를 거칩니다. |
| OQC | 밸브 ourlook 및 패킹을 확인하십시오 |
재료:
| 차원 단위: MM | |||||||||
| DN | 모델 번호. | 엘 | D1 | D2 | n-φd | 씨 | |||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 | RDCV-0050 | 203 | 165 | 125 | 4-φ19 | 19 | |||
| 65 | RDCV-0065 | 216 | 185 | 145 | 4-φ19 | 19 | |||
| 80 | RDCV-0080 | 241 | 200 | 160 | 8-φ19 | 19 | |||
| 100 | RDCV-0100 | 292 | 220 | 180 | 8-φ19 | 19 | |||
| 125 | RDCV-0125 | 330 | 250 | 210 | 8-φ19 | 19 | |||
| 150 | RDCV-0150 | 356 | 285 | 240 | 8-φ23 | 19 | |||
| 200 | RDCV-0200 | 495 | 340 | 295 | 8-φ23 | 12-φ23 | 20 | ||
| 250 | RDCV-0250 | 622 | 395 | 405 | 350 | 355 | 12-φ23 | 12-φ28 | 22 |
| 300 | RDCV-0300 | 699 | 445 | 460 | 400 | 410 | 12-φ23 | 12-φ28 | 24.5 |
| 350 | RDCV-0350 | 787 | 505 | 520 | 460 | 470 | 16-φ23 | 16-φ28 | 24.5 |
| 400 | RDCV-0400 | 914 | 565 | 580 | 515 | 525 | 16-φ28 | 16-φ31 | 24.5 |
| *450 | RDCV-0450 | 914 | 615 | 640 | 565 | 585 | 20-φ28 | 20-φ31 | 25.5 |
| 500 | RDCV-0500 | 978 | 670 | 715 | 620 | 650 | 20-φ28 | 20-φ34 | 26.5 |
| *600 | RDCV-0600 | 1067 | 780 | 840 | 725 | 770 | 20-φ31 | 20-φ37 | 30 |
당사의 서비스는 모든 산업에 적용되며 전 세계 모든 지역에 적용됩니다.
