강조하다
위생적 나비형 밸브
-
액추에이터알루미늄 피네우마트크 작동기
-
재료304 또는 316L 스테인레스 강과 EPDM 또는 PTFE
-
연결 끝세 배 죔쇠
-
사이즈1일부터 12일까지, DN25-DN300
-
클램프 스탠더드킹 압력DIN11864, DIN11853, DIN32676, ISO2852, SMS3017, ASME BPE, BS4825
-
를 위해 사용합니다음식, 약국, 물, 일기, 음료, 와인, 약품 액에 대한 통제를 흘리세요
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE, 3A, ISO9001, FDA
-
모델 번호CX-SBTY-008
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

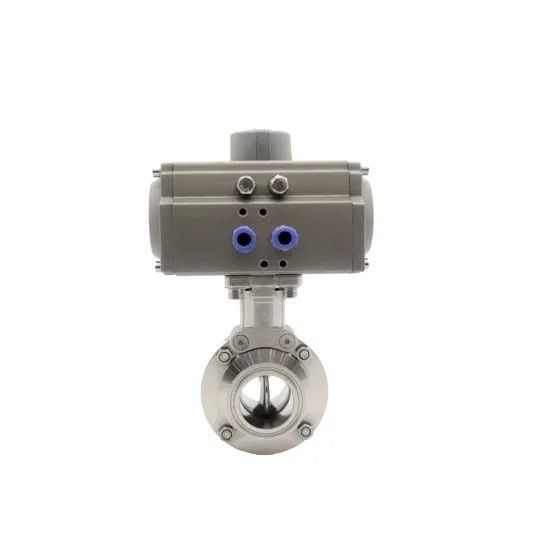

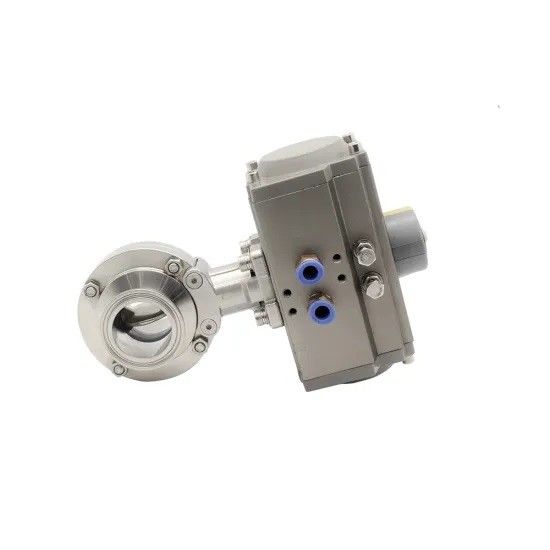

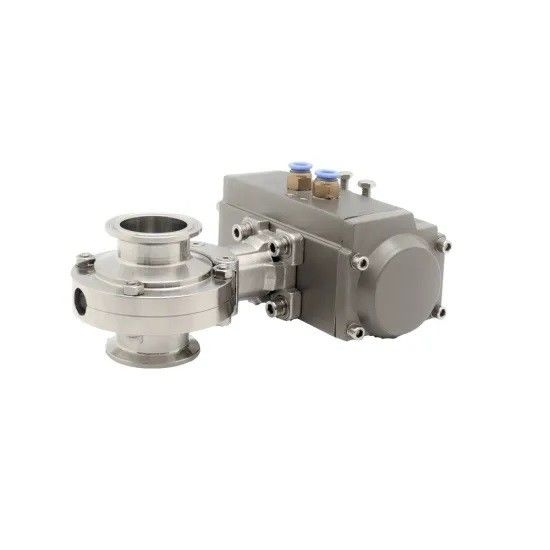

SS 316L 위생적 나비형 밸브, 공기 조종된 트리 클램프 나비형 밸브
스테인레스 강 316L 위생적 위생적 공압식 발동자 트리 조여진 나비형 밸브
1. 당신의 기술적 요구와 그림을 제공하세요
2. 12 시간 이내에 우리로부터 중요한 응답을 얻으세요
3. 24 시간 이내에 우리로부터 기술적 해결책과 인용을 얻으세요
4. 기술적 해결책과 견적 확인
5. 필요한 경우 샘플을 제공하세요
6. 계약 검토와 서명
7. 생산과 출하를 배열하세요
8. 에프터 서비스
2. 12 시간 이내에 우리로부터 중요한 응답을 얻으세요
3. 24 시간 이내에 우리로부터 기술적 해결책과 인용을 얻으세요
4. 기술적 해결책과 견적 확인
5. 필요한 경우 샘플을 제공하세요
6. 계약 검토와 서명
7. 생산과 출하를 배열하세요
8. 에프터 서비스
나비형 밸브는 손으로 또는 공기가 들어 작용될 수 있습니다. 다른 시스템 요구를 충족시키기 위한 다양한 수동 제어가 있습니다. 공기 제어는 수평선상이고 수직, 한 개의, 이중 효과와 변조되는 것 일 수 있습니다. 그들은 꼭대기 제어로 설비될 수 있고 그것이 넓게 인 근접이 맥주, 음료, 낙농 식품, 과일 주스, 약국, 생물학적 기타 등등과 같은 많은 분야에 적용되었습니다.
기술적인 매개 변수
기술적인 매개 변수
| 표준 | 3A, SM, DIN, ISO, RJT, IDF | |
| 제품은 강철 부품을 축였습니다 | AISI304/AISI316L | 물질 검사 보고서를 갖춥니다 |
| 다른 강철 부품 | AISI304 | |
| 사이즈 | 1/2 ~8, DN15~DN200 | |
| 실링 소재 | EPDM / VMQ / FPM | 모든 밀봉 재료는 FDA21CFR117.2600에 따릅니다 |
| 동작 압력 | ≤10bar(145psi) | |
| 에어 액츄에이터에의 공급 압력 | 5~8(0~116psi) | |
| 작동 온도 | EPDM :-14~248oF(-10~120oC) | |
| VMQ :-58~356oF(-50~180oC) | ||
| FPM :22~446oF(-30~230oC) | ||
| 다른 재료는 요청하는 대로 가능합니다 | ||
| 멸균온도 | 302oF (150oC, 20 분을 최대한으로 쓰십시요) | |
| 외면 처리 | Ra16~32uin(o.4~0.8um) | |
| 표면 처리 안에서 | Ra32~64uin(o.8~1.6um) | |
| 연결 마지막 | 버트 용접하고 마지막을 고정시켰고, 남성이 끝납니다, 플랜지가 끝납니다 | |
| 공기 머리 | 정상적으로 닫힌(NC)-air가 마감되기 위해 열리고 상승합니다 | |
| 정상적으로 열기(부정)-air가 마감되고 열리기 위해 상승합니다 | ||
| 열리기 위한 공기(AA)-air에 대한 공기, 마감되기 위한 공기 | ||
선택
1. 자리와 가스킷은 NBR (니트릴), VMQ (실리콘) 또는 바이톤 (FPM) 일 수 있습니다 FDA 21CFR177.2600과 모든 동의.
2. 단 접속은 버트 용접될 수 있습니다, 실이 꿰인 위생적 클램프가 플랜지처리되었습니다, 아이 라인 또는 다른 사람 촉탁.
3. 핸들 : 3 위치 핸들 풀링 ; 각각 순수한 스테인레스 강에서 또는 플라스틱 커버로 다위치 핸들.
4. 작동기 : 공기 스테인레스 강 작동기 (수직형), 공기 알루미늄 작동기 (수평식), 전기적 발동기.
5. 제어 : 위치 센서, C-상부 제어기, C-상부 제어기 (AS-I)
설계 특성
1. 다양한 표준은 제공될 수 있습니다 : DIN과 3A, SM, ISO / IDF, BS / RJT와 ASME / BPE.
2. DN25 / 1부터 DN300 / 12까지 사이즈에 이용할 수 있습니다
3. 다중 위치 핸들은 DN100 / 4까지 밸브를 위해 사용될 수 있습니다 " ;
4. 핸들 풀링은 DN25 / 1부터 DN300 / 12까지 밸브를 위해 사용될 수 있습니다
매뉴얼 핸들,
5. 공압식 발동자와 전기적 발동기는 교환할 수 있습니다.
6. 밀봉은 FDA 21CFR 177에 따릅니다. 2600.
7. 밸브 본체는 다른 연결 중에서 광범위한 선택으로 주문 제작될 수 있습니다.
