강조하다
위생적 나비형 밸브
-
재료304 또는 316L 스테인리스
-
위생적 등급식품 등급
-
구조나비 유형
-
매체유동체, 가스, 증기, 물
-
에 사용하는배관 시스템의 흐름 속도를 조정하세요
-
애플리케이션식품 산업의 모든 종류의 배관 시스템
-
원래 장소중국
-
브랜드 이름OEM
-
인증3A, CE, ISO, FDA
-
모델 번호CX-SBTY-012
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

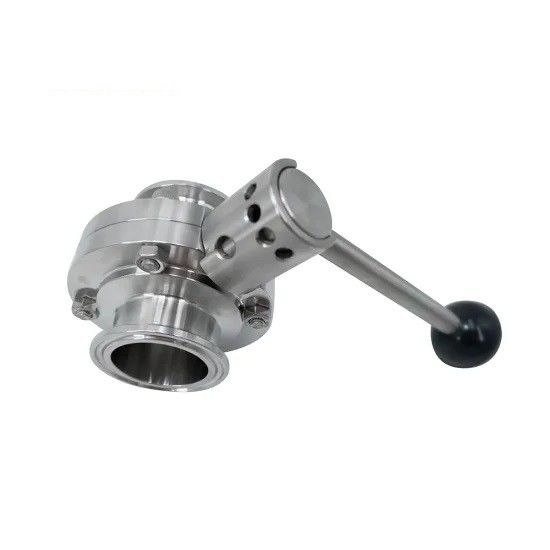

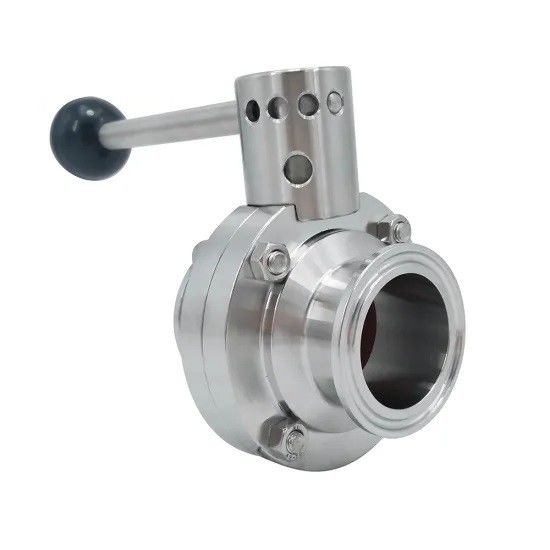

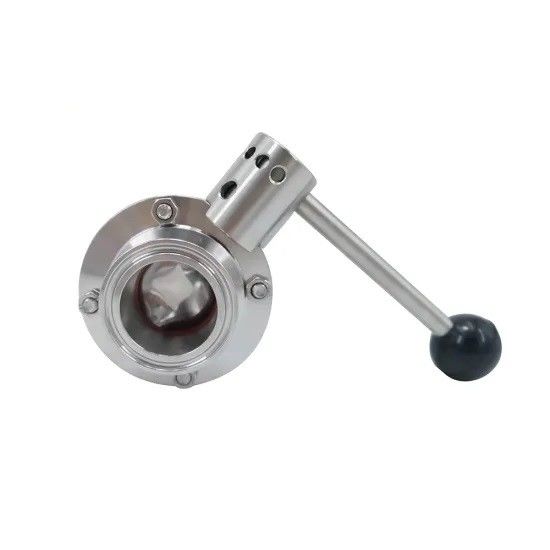

수동 위생 나비 벨브, 스테인리스 304 316L 세 배 죔쇠 나비 벨브
위생적 스테인레스 강 304 316L 위생적 트리 클램프 나비형 밸브 설명서
표면 처리
우리는 선택하기 위한 다음 절차를 제공합니다 :
1. 밝기 (해설, 매트)을 향상시키기 위한 기계 폴리싱 (MP)
2. 부식 방지를 위한 산성 제거
3. 전기분해 니스 (EP)가 표면 평활성을 향상시킵니다
4. 맞춤 프로세스 : 광휘 어닐링 처리는 어려움을 향상시키기 위해 스트레스를 제거합니다
기계공정을 형성하기
1. CNC 선반 처리
2. 고 정밀도 CNC 기계가공 중심 가공
3. 일반적 선반 처리
4. 기계는 제품 부분을 펀칭합니다
5. 추운 형성한 주조
6. 용접 조립체
나비형 밸브는 손으로 또는 공기가 들어 작용될 수 있습니다. 다른 시스템 요구를 충족시키기 위한 다양한 수동 제어가 있습니다. 공기 제어는 수평선상이고 수직, 한 개의, 이중 효과와 변조되는 것 일 수 있습니다. 그들은 꼭대기 제어로 설비될 수 있고 그것이 넓게 인 근접이 맥주, 음료, 낙농 식품, 과일 주스, 약국, 생물학적 기타 등등과 같은 많은 분야에 적용되었습니다.
기술적인 매개 변수
|
표준
|
3A, SM, DIN, ISO, RJT, IDF
|
|
|
제품은 강철 부품을 축였습니다
|
AISI304/AISI316L
|
물질 검사 보고서를 갖춥니다
|
|
다른 강철 부품
|
AISI304
|
|
|
사이즈
|
3/4 ~6, DN20~DN150,19mm~152.4mm
|
|
|
실링 소재
|
EPDM / VMQ / FPM
|
모든 밀봉 재료는 FDA21CFR117.2600에 따릅니다
|
|
동작 압력
|
≤10bar(145psi)
|
|
|
에어 액츄에이터에의 공급 압력
|
5~8(0~116psi)
|
|
|
작동 온도
|
EPDM :-14~248oF(-10~120oC)
|
|
|
VMQ :-58~356oF(-50~180oC)
|
||
|
FPM :22~446oF(-30~230oC)
|
||
|
다른 재료는 요청하는 대로 가능합니다
|
||
|
멸균온도
|
302oF (150oC, 20 분을 최대한으로 쓰십시요)
|
|
|
외면 처리
|
Ra16~32uin(o.4~0.8um)
|
|
|
표면 처리 안에서
|
Ra32~64uin(o.8~1.6um)
|
|
|
연결 마지막
|
버트 용접하고 마지막을 고정시켰고, 남성이 끝납니다, 플랜지가 끝납니다
|
|
|
공기 머리
|
정상적으로 닫힌(NC)-air가 마감되기 위해 열리고 상승합니다
|
|
|
정상적으로 열기(부정)-air가 마감되고 열리기 위해 상승합니다
|
||
|
열리기 위한 공기(AA)-air에 대한 공기, 마감되기 위한 공기
|
||
선택
1. 자리와 가스킷은 NBR (니트릴), VMQ (실리콘) 또는 바이톤 (FPM) 일 수 있습니다 FDA 21CFR177.2600과 모든 동의.
2. 단 접속은 버트 용접될 수 있습니다, 실이 꿰인 위생적 클램프가 플랜지처리되었습니다, 아이 라인 또는 다른 사람 촉탁.
3. 핸들 : 3 위치 핸들 풀링 ; 각각 순수한 스테인레스 강에서 또는 플라스틱 커버로 다위치 핸들.
4. 작동기 : 공기 스테인레스 강 작동기 (수직형), 공기 알루미늄 작동기 (수평식), 전기적 발동기.
5. 제어 : 위치 센서, C-상부 제어기, C-상부 제어기 (AS-I)
설계 특성
1. 다양한 표준은 제공될 수 있습니다 : DIN과 3A, SM, ISO / IDF, BS / RJT와 ASME / BPE.
2. DN25 / 1부터 DN300 / 12까지 사이즈에 이용할 수 있습니다
3. 다중 위치 핸들은 DN100 / 4까지 밸브를 위해 사용될 수 있습니다 " ;
4. 핸들 풀링은 DN25 / 1부터 DN300 / 12까지 밸브를 위해 사용될 수 있습니다
매뉴얼 핸들,
5. 공압식 발동자와 전기적 발동기는 교환할 수 있습니다.
6. 밀봉은 FDA 21CFR 177에 따릅니다. 2600.
7. 밸브 본체는 다른 연결 중에서 광범위한 선택으로 주문 제작될 수 있습니다.
