강조하다
위생적 나비형 밸브
-
표준 또는 비정상표준
-
구조나비
-
압력중간 압력
-
재료스테인레스 강
-
매체의 온도중간 온도
-
매체물
-
포트의 크기DN15~DN300 (1/2 ~12 )
-
모델 번호SMS-CD31016,3A-NO.CD21010
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE, ISO9001,FDA
-
모델 번호CX-SBTY-008
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

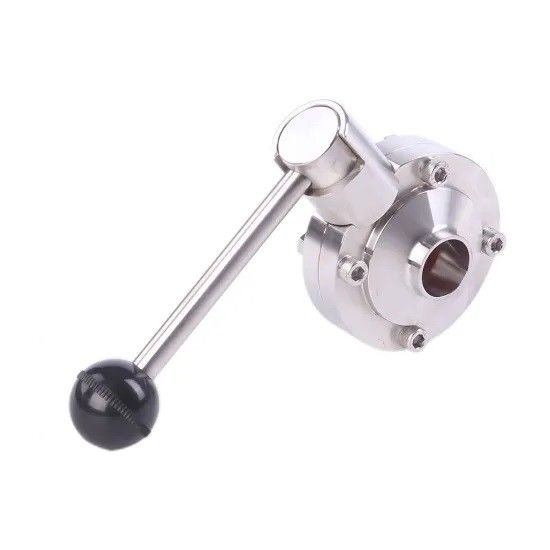

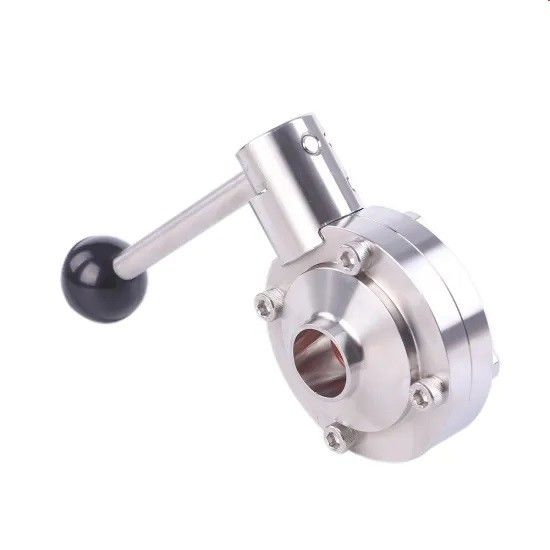

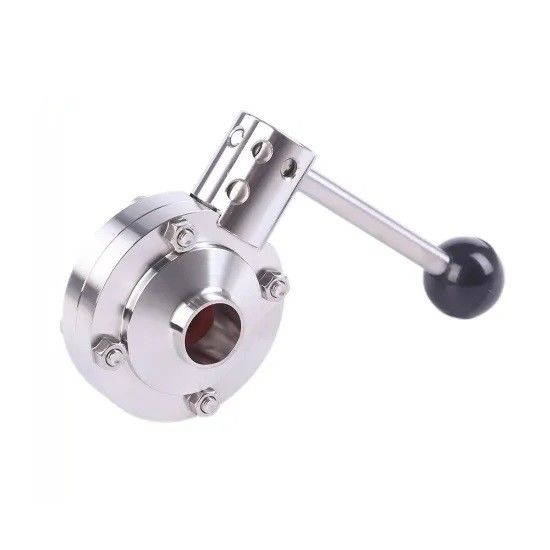

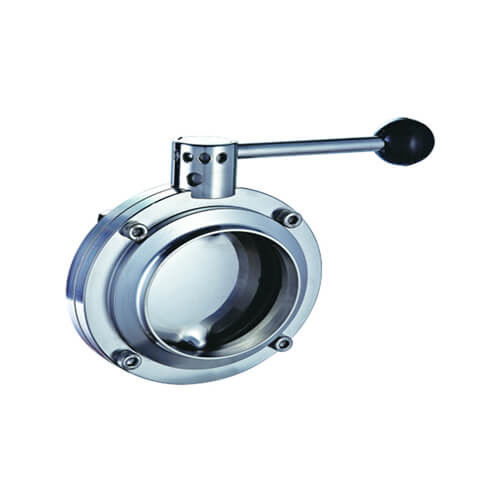

양조 산업을 위한 SS304 SS316L 수동 위생 버터플라이 밸브
위생 스테인레스 스틸 SS304/SS316L 수동 용접 버터플라이 밸브
우리의 서비스
1. 기술 요구 사항 및 도면 제공
2. 12시간 이내에 기본 회신 받기
3. 24시간 이내에 기술 솔루션 및 견적 받기
4. 기술 솔루션 및 견적 확인
5. 필요한 경우 샘플 제공
6. 계약 검토 및 서명
7. 생산 및 선적 준비
8. 애프터 서비스
기술 사양
· 최대압력 : 10bar(145psi) DN25~ 100,8bar(120ps) DN125~ 150
· 온도 범위: 14~ 248^F(-10~ 120*C), EPDM
· 표면처리 : Ra16~32uin(0.4~0.8um)
· 에어 액츄에이터 공급 압력 70~115psi
-
제품 설명
1. 판매단위 : 단품
2. 단일 패키지 크기: 50X50X30 cm
3. 패키지 유형: 감싸인 판지 깔판 또는 항해에 적당한 나무로 되는 케이스에서 축소
4. 리드 타임: 창고에서 7~25일 배달.
5. 응용 프로그램: 나비 밸브는 유체를 시작하거나 흐름을 멈추는 데 사용되는 일종의 흐름 제어 장치입니다.
파이프의 단면을 통해. 그것은 스테인레스 스틸 파이프 시스템에 잘 적용됩니다.
식품, 음료, 유제품, 양조, 제약, 바이오 제약 및 화학 산업.
6. 재료
· 본체 재질: AIS1-304 또는 AISl-316L
6. 재료
· 본체 재질: AIS1-304 또는 AISl-316L
· 가스켓 재질 : 실리콘,EPDM,VTON,NBR
· 밸브 시트 및 개스킷은 FDA21CFR177 2600을 준수합니다.
7. 표준 설계
· 표준 사용 가능: DIN, 3A, SMS, ISO /IDF, BS /RJT 및 ASME /BPE.
· DN15 ~ DN300(1/2"~12") 크기로 제공
· 끝단 연결: 맞대기 용접, 클램프, Male.Nut, 라이너 또는 플랜지 또는 기타 요청 시.
· 손잡이: 플라스틱 당김 손잡이(2-4개 위치) 또는 플라스틱/스테인리스 스퀴지 손잡이(13개 위치)
· 액추에이터.공압 스테인리스 스틸 액추에이터(수직형).공압 알루미늄 액추에이터(수평
유형). 전기 액추에이터.
· 제어: 위치 센서, C-top 컨트롤러, C-top C 컨트롤러(AS-)
수동 핸들, 공압 액츄에이터 및 전동 액츄에이터는 상호 교환 가능합니다.
-
기술 데이터:
|
강재
|
제품 구성 요소와 접촉
|
304,304L,316L (1.4301,1.4306,1.4307,1.4404) 단조
|
재료 검사 보고서 제공 가능
|
|
재료 제품 구성 요소와 접촉 없음
|
304,(1.4301)
|
||
|
씰 재료
|
표준
|
실리콘
|
FDA 117.2600의 모든 밀봉 재료와 함께 수입 밀봉 재료를 채택하십시오.
|
|
선택권
|
EPDM,FPM
|
||
|
압력
|
일의 압박
|
0-10바
|
|
|
기압 제어
|
5-8바
|
||
|
온도
|
작동 온도
|
실리콘:(-50 - +180°C)EPDM:(-20 - +135°C)
|
|
|
살균 온도
|
150°C(최대 20분)
|
||
|
표면 품질
|
측면 표면 결함
|
Ra≥ 0.4-0.8μm
|
|
|
외부 표면 품질
|
Ra≥ 0.8-1.6μm
|
||
|
연결 모드
|
직경 용접
|
용접 입 DIN11850-1 및 DIN11851-2, SMS, 3A, ISO 시리즈 등
|
|
|
연결 모드: 용접, 빠른 로딩, 남성 및 여성, 플랜지 등
|
|||
|
옵션 구동
|
지능형 제어
|
||
|
공압 제어
|
공압 헤드 및 고정 브래킷
|
||
|
버터플라이 밸브 체적 흐름: 유체 체적 단면의 단위 시간당 버터플라이 밸브를 통한 흐름
|
체적 유량: 입방 미터/시간(㎡/h)
|
||
A. 둥근 당김 막대 손잡이: 3-4 장치, 유속을 통제하는 25도 각마다 잠그는 벨브
B. 사각 당김 막대 손잡이: 3-4 장치, 유량을 제어하기 위해 25도 각도마다 밸브를 잠급니다.
C. 플라스틱 다중 위치 그리퍼 핸들: 12기어, 15도 각도 위치마다 밸브 잠금, 흐름 제어 정확도 증가
D. 스테인레스 스틸 다중 위치 그리퍼 핸들: 12 기어, 15도 각도 위치마다 밸브 잠금, 유량 제어 정확도 증가
D. 스테인레스 스틸 다중 위치 그리퍼 핸들: 12 기어, 15도 각도 위치마다 밸브 잠금, 유량 제어 정확도 증가
-
주문 사양:
지정: .표준
.크기
.스틸 소재
.씰 재료
.표면 품질
.수량
-
예
|
표준
|
크기
|
강재
|
씰 재질
|
표면 품질
|
수량
|
|
3A
|
1.5"
|
304
|
/
|
1(Ra≤ 1.6)
|
200
|
|
SMS-NO.CD31016 용접 버터플라이 밸브
|
||||||
|
크기
|
ㅏ
|
비
|
크*케이
|
디
|
엘
|
티
|
|
19
|
78
|
19.05
|
10*10
|
50
|
136
|
1.5
|
|
25
|
78
|
25.4
|
10*10
|
50
|
136
|
1.5
|
|
32
|
78
|
31.8
|
10*10
|
50
|
136
|
1.5
|
|
38
|
80
|
38.1
|
10*10
|
50
|
136
|
1.5
|
|
51
|
100
|
50.8
|
10*10
|
50
|
136
|
1.5
|
|
63
|
115
|
63.5
|
10*10
|
56
|
136
|
1.5
|
|
76
|
125
|
76.2
|
10*10
|
56
|
163
|
2
|
|
102
|
154
|
101.6
|
10*10
|
64
|
163
|
2
|
|
3A-NO.CD21010 용접 버터플라이 밸브
|
||||||
|
크기
|
ㅏ
|
비
|
크*케이
|
디
|
엘
|
티
|
|
3/4"
|
78
|
19.05
|
10*10
|
50
|
136
|
1.65
|
|
1"
|
78
|
25.4
|
10*10
|
50
|
136
|
1.65
|
|
1 1/4"
|
78
|
31.8
|
10*10
|
50
|
136
|
1.65
|
|
1 1/2"
|
80
|
38.1
|
10*10
|
50
|
136
|
1.65
|
|
2"
|
100
|
50.8
|
10*10
|
50
|
136
|
1.65
|
|
2 1/2"
|
115
|
63.5
|
10*10
|
56
|
136
|
1.65
|
|
삼"
|
125
|
76.2
|
10*10
|
56
|
163
|
1.65
|
|
4"
|
154
|
101.6
|
10*10
|
64
|
163
|
2.1
|
|
DIN-NO.CD11001 용접 버터플라이 밸브(DIN11851-1)
|
||||||
|
크기
|
ㅏ
|
비
|
크*케이
|
디
|
엘
|
티
|
|
DN10
|
78
|
12
|
10*10
|
50
|
136
|
1.5
|
|
DN15
|
78
|
18
|
10*10
|
50
|
136
|
1.5
|
|
DN20
|
78
|
22
|
10*10
|
50
|
136
|
1.5
|
|
DN25
|
78
|
28
|
10*10
|
50
|
136
|
1.5
|
|
DN32
|
80
|
34
|
10*10
|
50
|
136
|
1.5
|
|
DN40
|
90
|
40
|
10*10
|
50
|
136
|
1.5
|
|
DN50
|
106
|
52
|
10*10
|
52
|
136
|
1.5
|
|
DN65
|
124
|
70
|
10*10
|
56
|
136
|
2
|
|
DN80
|
139
|
85
|
10*10
|
58
|
163
|
2
|
|
DN100
|
156
|
104
|
10*10
|
64
|
163
|
2
|
|
DN125
|
185
|
129
|
14*14
|
75
|
185
|
2
|
|
DN150
|
225
|
154
|
14*14
|
80
|
185
|
2
|
|
|
|
|
|
|
|
|
|
DIN-NO.CD11002 용접 버터플라이 밸브(DIN11851-2)
|
||||||
|
크기
|
ㅏ
|
비
|
크*케이
|
디
|
엘
|
티
|
|
DN10
|
78
|
13
|
10*10
|
50
|
136
|
1.5
|
|
DN15
|
78
|
19
|
10*10
|
50
|
136
|
1.5
|
|
DN20
|
78
|
23
|
10*10
|
50
|
136
|
1.5
|
|
DN25
|
78
|
29
|
10*10
|
50
|
136
|
1.5
|
|
DN32
|
80
|
35
|
10*10
|
50
|
136
|
1.5
|
|
DN40
|
90
|
41
|
10*10
|
50
|
136
|
1.5
|
|
DN50
|
106
|
53
|
10*10
|
52
|
136
|
1.5
|
|
DN65
|
124
|
70
|
10*10
|
56
|
136
|
2
|
|
DN80
|
139
|
85
|
10*10
|
58
|
163
|
2
|
|
DN100
|
156
|
104
|
10*10
|
64
|
163
|
2
|
|
DN125
|
185
|
129
|
14*14
|
75
|
185
|
2
|
|
DN150
|
225
|
154
|
14*14
|
80
|
185
|
2
|
