위생적 나비형 밸브
-
일 압력중간 압력 (2.5mpa< Pn <6.4mpa)
-
작동 온도정상 온도 (-40' C~120' Ｃ)
-
물개 표면의 물자밀봉되는 부드러움
-
포트의 크기DN15-DN200
-
벨브 몸통단조
-
표준DIN, SMS,3A, ISO
-
서피스CNC 기계는 끝났습니다
-
원래 장소중국
-
브랜드 이름OEM
-
인증DIN,SMS,3A,ISO
-
모델 번호CX-SBTV-016
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

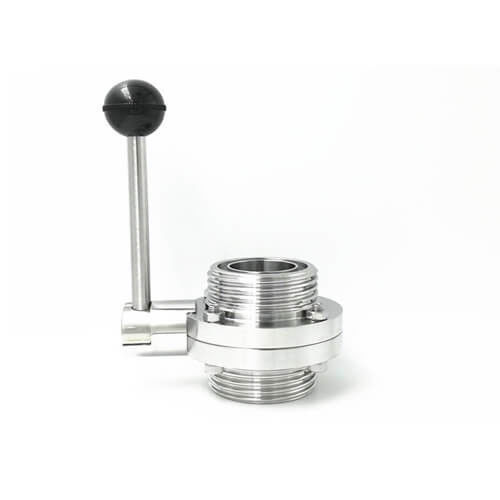

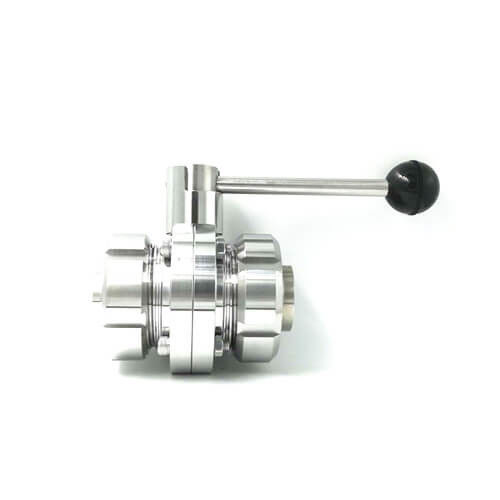

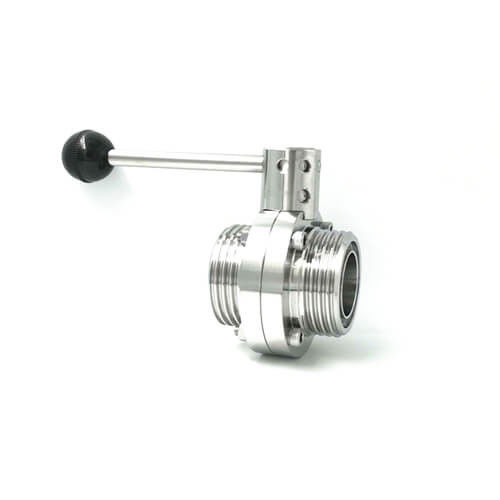

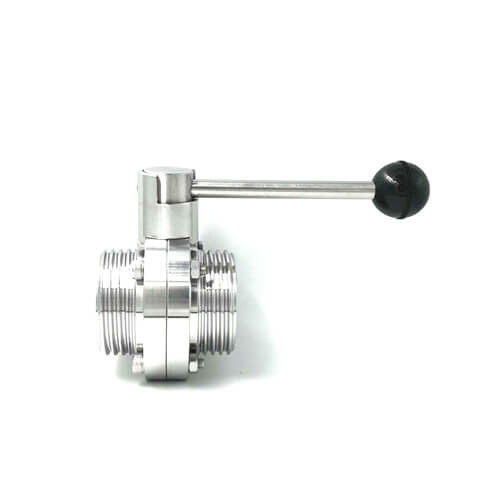

위생적 나비형 밸브, 남자 나선부 304 316L SS 나비형 밸브
남자인 위생적 위생적 스테인레스 강 식품 등급 304 316L은 나비형 밸브에 실을 뀄습니다
표면 처리
우리는 선택하기 위한 다음 절차를 제공합니다 :
1. 밝기 (해설, 매트)을 향상시키기 위한 기계 폴리싱 (MP)
2. 부식 방지를 위한 산성 제거
3. 전기분해 니스 (EP)가 표면 평활성을 향상시킵니다
4. 맞춤 프로세스 : 광휘 어닐링 처리는 어려움을 향상시키기 위해 스트레스를 제거합니다
어떻게 우리가 완성품 품질 (FQC 검역)을 보증합니까
1. 육안 검사
2. 물질 등급 측정
3. 차원 점검
4. 거칠기 탐지
5. 거칠기 탐지
6. 누출 시험t
나비형 밸브는 손으로 또는 공기가 들어 작용될 수 있습니다. 다른 시스템 요구를 충족시키기 위한 다양한 수동 제어가 있습니다. 공기 제어는 수평선상이고 수직, 한 개의, 이중 효과와 변조되는 것 일 수 있습니다. 그들은 꼭대기 제어로 설비될 수 있고 그것이 넓게 인 근접이 맥주, 음료, 낙농 식품, 과일 주스, 약국, 생물학적 기타 등등과 같은 많은 분야에 적용되었습니다.
설계 특성
1. 다양한 표준은 제공될 수 있습니다 : DIN과 3A, SM, ISO / IDF, BS / RJT와 ASME / BPE.
2. DN25 / 1부터 DN300 / 12까지 사이즈에 이용할 수 있습니다
3. 다중 위치 핸들은 DN100 / 4까지 밸브를 위해 사용될 수 있습니다 " ;
4. 핸들 풀링은 DN25 / 1부터 DN300 / 12까지 밸브를 위해 사용될 수 있습니다
매뉴얼 핸들,
5. 공압식 발동자와 전기적 발동기는 교환할 수 있습니다.
6. 밀봉은 FDA 21CFR 177에 따릅니다. 2600.
7. 밸브 본체는 다른 연결 중에서 광범위한 선택으로 주문 제작될 수 있습니다.
|
표준
|
3A, SM, DIN, ISO, RJT, IDF
|
|
|
제품은 강철 부품을 축였습니다
|
AISI304/AISI316L
|
물질 검사 보고서를 갖춥니다
|
|
다른 강철 부품
|
AISI304
|
|
|
사이즈
|
3/4 ~6, DN20~DN150,19mm~152.4mm
|
|
|
실링 소재
|
EPDM / VMQ / FPM
|
모든 밀봉 재료는 FDA21CFR117.2600에 따릅니다
|
|
동작 압력
|
≤10bar(145psi)
|
|
|
에어 액츄에이터에의 공급 압력
|
5~8(0~116psi)
|
|
|
작동 온도
|
EPDM :-14~248oF(-10~120oC)
|
|
|
VMQ :-58~356oF(-50~180oC)
|
||
|
FPM :22~446oF(-30~230oC)
|
||
|
다른 재료는 요청하는 대로 가능합니다
|
||
|
멸균온도
|
302oF (150oC, 20 분을 최대한으로 쓰십시요)
|
|
|
외면 처리
|
Ra16~32uin(o.4~0.8um)
|
|
|
표면 처리 안에서
|
Ra32~64uin(o.8~1.6um)
|
|
|
연결 마지막
|
버트 용접하고 마지막을 고정시켰고, 남성이 끝납니다, 플랜지가 끝납니다
|
|
|
공기 머리
|
정상적으로 닫힌(NC)-air가 마감되기 위해 열리고 상승합니다
|
|
|
정상적으로 열기(부정)-air가 마감되고 열리기 위해 상승합니다
|
||
|
열리기 위한 공기(AA)-air에 대한 공기, 마감되기 위한 공기
|
||
선택
1. 자리와 가스킷은 NBR (니트릴), VMQ (실리콘) 또는 바이톤 (FPM) 일 수 있습니다 FDA 21CFR177.2600과 모든 동의.
2. 단 접속은 버트 용접될 수 있습니다, 실이 꿰인 위생적 클램프가 플랜지처리되었습니다, 아이 라인 또는 다른 사람 촉탁.
3. 핸들 : 3 위치 핸들 풀링 ; 각각 순수한 스테인레스 강에서 또는 플라스틱 커버로 다위치 핸들.
4. 작동기 : 공기 스테인레스 강 작동기 (수직형), 공기 알루미늄 작동기 (수평식), 전기적 발동기.
5. 제어 : 위치 센서, C-상부 제어기, C-상부 제어기 (AS-I)
