직결 구동 로터리 밸브
-
플랜지상위이고 아래의 라운드
-
플랜지 크기500
-
음량90L
-
재료탄소강 또는 스테인레스 강 또는 다른 재료
-
재료의 수송커피
-
드라이브직접
-
워크 온도원형
-
일 압력원형
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE & 900
-
모델 번호ZRO
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

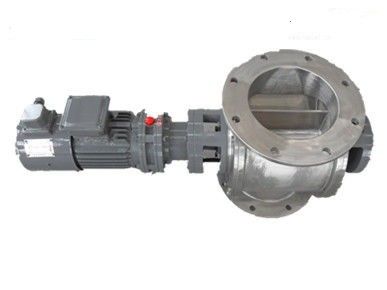

분말/과립상 재료 취급을 위한 직접적인 몬 회전하는 공기 벨브
상부 및 하부 원형 플랜지, 양압 또는 음압 이송 로터리 밸브, 로터리 에어록 피더
가공 품질을 제어하는 방법
1. 고정밀 CNC 선반 가공 부품.
2. 고급 밀링 머신
3. 용접 품질을 보장하기 위한 UT 검사
4. 용접 연마
5. 100% 외관 및 크기 온라인 검사(두께, 진원도 등)
6. 크기 및 모양 형성
로터리 밸브는 종종 커피에 사용됩니다.
로터리 밸브는 공압 이송 시스템의 양압 또는 음압에서 분말 또는 입상 물질을 배출하는 데 적용됩니다. 또한 환기 및 이동 먼지 시스템에 필요한 장치입니다. 로터리 밸브는 특히 분말 및 소형 분리 및 배출에 적합합니다. 포지티브 및 네거티브 흡입 과정에서 입자상 물질.
회전식 에어록 피더는 건식 자유 흐름 전원, 과립, 결정 또는 펠릿이 사용되는 모든 산업 분야에서 광범위하게 적용됩니다.로터리 밸브는 일반적으로 산업 및 농업 응용 분야에서 벌크 또는 특수 자재 운반 시스템의 구성 요소로 사용됩니다. 로터리 밸브는 주로 호퍼/통, 리시버 및 사이클론에서 압력 또는 진공 구동 공압으로 벌크 오염 물질을 배출하는 데 사용됩니다. 이송 시스템.
1. 기술 요구 사항 및 도면 제공
2. 12시간 이내에 기본 회신 받기
3. 24시간 이내에 기술 솔루션 및 견적 받기
4. 기술 솔루션 및 견적 확인
5. 필요한 경우 샘플 제공
6. 계약 검토 및 서명
7. 생산 및 선적 준비
8. 애프터 서비스
| 압력 범위 | 2bar 시스템 및 차압 |
| 작업 온도 | -20℃~200℃ |
| 주요 크기 | DN100mm~1200mm(4"~48") |
| 플랜지 표준 | PN10/ANSI150lbs/JIS/GB/HG/SH 또는 맞춤형 |
| 드라이브 모드 | OSHA Guard가 있는 다이렉트 드라이브 |
| 생산 능력 | 100KG~150000KG/H |
| 적용 매체 | 분말 및 과립 형태 |
| 축차 | 블레이드 스캘럽 로터 조정 |
| 샤프트 씰링 | 글랜드 패킹 또는 AirPuge 씰 |
| 그밖에 | 통풍구 개방 |
| 모델 | 설치 치수 |
일 |
RPM |
모터 파워 (KW) |
무게 (킬로그램) |
||||||||
| ØA | ØB | ØC | 에이 | 큐 | 엘 | 미디엄 | 엔 | 아니 | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
내부 베어링≤80℃ |
3~33 | 0.55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5.5 | 950 | ||
*참고: 특수 플랜지와 일치하는 경우 생산 전에 알려주십시오.
