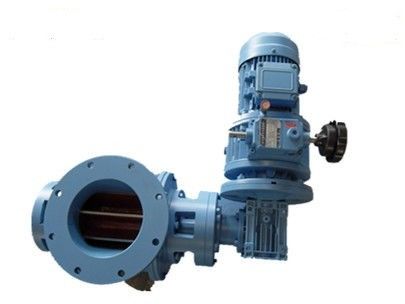

상부 및 하부 원형 플랜지, 양압 또는 음압 이송 로터리 밸브, 로터리 에어록 피더
성형기 공정
1. CNC 선반 가공
2. 고정밀 CNC 머시닝 센터 가공
3. 일반 선반 가공
4. 기계 펀치 제품 부품
5. 냉간 성형
6. 용접 어셈블리
로터리 밸브는 종종 석고에 사용됩니다.
로터리 밸브는 공압 이송 시스템의 양압 또는 음압에서 분말 또는 입상 물질을 배출하는 데 적용됩니다. 또한 환기 및 이동 먼지 시스템에 필요한 장치입니다. 로터리 밸브는 특히 분말 및 소형 분리 및 배출에 적합합니다. 포지티브 및 네거티브 흡입 과정에서 입자상 물질.
회전식 에어록 피더는 건조한 자유 흐름 전원, 과립, 결정 또는 펠릿이 사용되는 모든 산업 분야에서 광범위하게 적용됩니다. 회전식 밸브는 주로 호퍼/통, 리시버 및 사이클론에서 압력 또는 진공으로 대량 오염 물질을 배출하는 데 사용됩니다. 구동 공압 이송 시스템. 로터리 밸브의 구성 요소에는 로터 샤프트, 하우징, 엔드 플레이트, 패킹 씰 및 베어링이 포함됩니다.
우리 회사고품질 워터 밸브의 설계 및 생산 전문 기업이며 유체 제어 밸브의 선두 제조업체 중 하나로 성장했습니다.우리는 플로트 제어 밸브, 트러니언 볼 밸브, 수압 감소 밸브, 회전식 에어록 밸브, 위생 버터플라이 밸브, 유압 체크 밸브, 하수 공기 배출 밸브 등과 같은 광범위한 유체 밸브를 설계 및 제조합니다. 우리의 끊임없는 기술 혁신 엄격한 품질 관리 시스템과 결합하여 우리는 산업 응용 분야에서 고성능과 탁월한 가치를 제공할 수 있었습니다.
| 압력 범위 | 2bar 시스템 및 차압 |
| 작업 온도 | -20℃~200℃ |
| 주요 크기 | DN100mm~1200mm(4"~48") |
| 플랜지 표준 | PN10/ANSI150lbs/JIS/GB/HG/SH 또는 맞춤형 |
| 드라이브 모드 | OSHA Guard가 있는 다이렉트 드라이브 |
| 생산 능력 | 100KG~150000KG/H |
| 적용 매체 | 분말 및 과립 형태 |
| 축차 | 블레이드 스캘럽 로터 조정 |
| 샤프트 씰링 | 글랜드 패킹 또는 AirPuge 씰 |
| 그밖에 | 통풍구 개방 |
| 모델 | 설치 치수 |
일 |
RPM |
모터 파워 (KW) |
무게 (킬로그램) |
||||||||
| ØA | ØB | ØC | 에이 | 큐 | 엘 | 미디엄 | 엔 | 아니 | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
내부 베어링≤80℃ |
3~33 | 0.55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5.5 | 950 | ||
*참고: 특수 플랜지와 일치하는 경우 생산 전에 알려주십시오.
