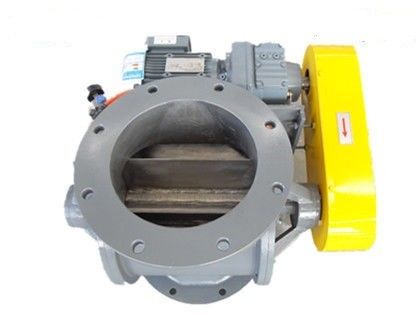

회전식 에어락 밸브
로터리 밸브는 종종 재에서 사용됩니다.
로터리 밸브는 정공압에서 또는 공기 전달 시스템에서의 부정적인 공기 압력에서 또한 파우더 또는 과립 물질을 방출하는데 이용됩니다.또한 그것은 환기를 위한 필요 장치이고, 먼지 시스템을 이동합니다.로터리 밸브는 특히 정부 흡수의 과정에서 파우더와 작은 분진 물질을 분리하고 방출하는데 적합합니다.
마른 자유 흐름 전력, 낟알, 크리스탈 또는 환약이 사용되는 곳이 어디든지 회전식 에어락 공급 장치는 산업에서 폭넓은 응용을 가지고 있습니다. 로터리 밸브는 일반적으로 크기 또는 스페셜티 소재 핸딩 시스템의 부품으로서 산업적이고 농업적 적용에서 사용됩니다.
1. 당신의 기술적 요구와 그림을 제공하세요
2. 12 시간 이내에 우리로부터 중요한 응답을 얻으세요
3. 24 시간 이내에 우리로부터 기술적 해결책과 인용을 얻으세요
4. 기술적 해결책과 견적 확인
5. 필요한 경우 샘플을 제공하세요
6. 계약 검토와 서명
7. 생산과 출하를 배열하세요
8. 에프터 서비스
| 압력 범위 | 2 막대계와 차등 압력 |
| 워크 온도 | -20C~200C |
| 주크기 | DN100mm~1200mm(4 ~48 ) |
| 플랜지 표준 | PN10/ANSI150lbs/JIS/GB/HG/SH 또는 고객용입니다 |
| 드라이브 모드 | OSHA 경비요원과 체인 구동 |
| 능력 | 100KG~150000KG/H |
| 적용 매체 | 파우더와 과립 모양 |
| 회전자 | Adjust 블레이드는 회전자를 얕은 남비에 넣어 구웠습니다 |
| 축밀봉 | 글랜드 패킹 또는 에어푸지 밀봉 |
| 그밖에 | 통기구 |
| 모델 | 설비 면적 | 작업 온도 |
RPM (rpm/min) |
원동력 (KW) |
중량 (KG) |
||||||||
| ØA | ØB | ØC | Ｈ | 큐 | Ｌ | Ｍ | 엔 | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | 인보드 bearings≤80C 아웃보드 bearings≤300C |
3~33 | 0.55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5.5 | 950 | ||
*Note : 경기 특별한 플랜지 면 미안하지만, 생산 전에 알도록 하세요.
