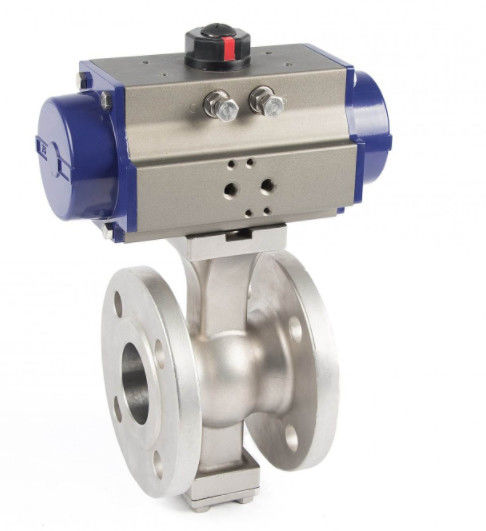

브이형 볼 밸브, 핸들 또는 작동기와 1/2 -4 CL150-600 API 6D
브이형 볼 밸브를 위한 구조 원리 :
1. Ｖ가 볼 밸브를 타이핑하기 때문에, 밀봉에 그리고 긴 서비스 라이프의 믿을 만한 가동성 씨트 디자인을 로딩한 베벨링 봄 또는 기둥 봄은 사용되었습니다
클렌칭 또는 해체로서의 어떤 그와 같은 문제에서 거기.
2. 그것은 섬유, 고체 입자를 포함하는 매체를 위해 모서리를 절두하는 것을 가진 볼과 특히 적당한 금속제 시트 사이에 미끄러지는 기능을 특징으로 합니다,
혼탁 유체와 기타.
3. 고객들의 다른 근무 조건에 따라서, 여러 약간 선진 기술은 (견고성 HRC60을 위한) 용접, 최대 (을 위한 초음파 분무 코팅에 의한 스텔리트 합금을 분사함으로써 니켈 베이스 합금과 같은 메타 Ｌ 밀봉 볼 밸브에 금속의 공과 시트 표면을 위해 개별적으로 사용되었습니다. 견고성HRC70)와 특별히 굳어진 재료 기타 등등. 어느 것이 많은 종류의 비판적 근무 조건에 적합하고.
4. 밸브가 완전히 열릴 때, 유량 용량은 크고, 압력 손실이 작고, 매체가 체강에 놓지 않을 것입니다.
5. 구조에서 영향이고 공동 사용에서 광범위할 때, 절단 브이형 볼 밸브는 완전한 밀봉 특성을 특징으로 하고, 문짝 밸브, 지구를 대체할 수 있습니다
밸브와 일반적 볼 밸브. 브이형 볼 밸브를 규제해서, 이용 가능한 그것의 규제하는 범위는 넓고 그것의 규제하는 정확도가 높습니다.
6. Ｖ 타입 볼은 주로 제지 공장, 화학 공장, 제련소에서 사용되는 것으로 밸브로 조절됩니다
브이형 볼 밸브
| 1-신체 2-스터드 3-핵심 4-O 벨소리 5-O 벨소리 6-장식고리 7-키 8-줄기 9-O 벨소리 10-패킹마개 11-O 벨소리 12-볼트 |
13-웜 기어 셋트 14-베빌링 봄 15-O 벨소리 16-자리 17-V 형태 볼 18-트러니언 19-부시 20-A 드쥐스트링 쿠션 21-O 벨소리 22-다운 마지막 캡 23-볼트 |
브이형 볼 밸브의 공이 Ｖ 눈금이어서 이름이 있고 수업 150~Class600의 파이프라인의 다양한 종류에서 사용하기 위해 적당한 브이형 볼 밸브입니다. 다른 요구조건 고객들에따르면 브이형 볼 밸브를 위한 2 종류의 앱이 있습니다. 하나는 중지해서 사용되거나, 파이프라인 매체를 켭니다. 다른 것 매체 플로우를 조절하기 위한 제어밸브로서 사용됩니다
파이프라인에서 능력. 타입 볼 밸브를 자르기 위한 작동 방식은 매뉴얼, 웜 기어, 공기이고 전기적 발동기의 규제하는 유형 브이형 볼 밸브, 열린 공 밸브에 대해서 말하자면, 열린 방식이 있는 곳 공기이거나 전기적 발동기를 포함합니다.
금속 봉인한 브이형 볼 밸브를 위한 적용의, 온도는 일반적 200에 있습니다 .특별히 명령하는 것으로서, 메탈 투 메탈 봉인한 브이형 볼 밸브를 위한 응용 온도는 425 (탄소강 밸브 본체) 또는 540 (스테인레스 강과 크모 강철과 크모 Ｖ 강철의 밸브 본체) 일 수 있습니다.
부드러운 봉인한 브이형 볼밸브를 위해, 응용 온도는 장군 180 (보강된 PTFE 좌석)에 있습니다.
접속 형태는 브이형 볼 밸브를 위해 있습니다 물 플랜지된 접속의
