포이에 의하여 거치되는 공 벨브

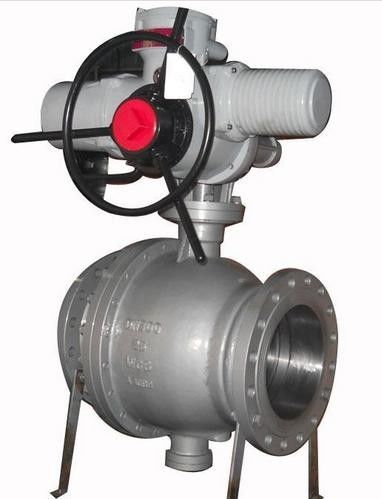

2"-16" CL150-1500 탄소강, 스테인리스강의 주조 트러니언 볼 밸브

서비스

1. 기술 요구 사항 및 도면 제공
2. 12시간 이내에 기본 회신 받기
3. 24시간 이내에 기술 솔루션 및 견적 받기
4. 기술 솔루션 및 견적 확인
5. 필요한 경우 샘플 제공
6. 계약 검토 및 서명
7. 생산 및 선적 준비
8. 애프터 서비스

캐스트 트러니언 장착 볼 밸브의 분할 몸체 구조는 API 6D, ASME B16.34, API 608, API 607 ​​및 기타 관련 ASTM 사양을 준수합니다.ISO 5211 규격을 준수하는 직접 장착 액추에이터 패드와 함께 다양한 재료 선택이 가능한 Cast Trunnion 볼 밸브는 전체 범위의 오일 및 가스 응용 분야에 맞게 사용자 정의 및 자동화할 수 있습니다.

1. 산업별 솔루션

석유 및 가스의 생산, 운송, 저장 및 처리에는 최고 품질의 배관 부품이 필요합니다.이것은 우리의 세계입니다.자매 회사와 함께 밸브, 해머 유니온, 커플링, 커넥터, 액추에이터 및 기타 밸브 액세서리를 고객에게 제공합니다.
지상 및 해상의 석유 및 가스 시설의 고압 공정 및 배관용.

2. 세계 수준 및 전세계 서비스

우리는 최고의 브랜드, 최고의 서비스, 최고의 품질을 고객에게 제공하기 위해 최선을 다하고 있습니다.고도로 엔지니어링된 프로젝트를 위해 자동화 밸브가 필요하든 당일 배송되는 교체 밸브가 필요하든 상관없이 저희가 도와드리겠습니다.우리 산업
경험, 제품 선택 및 글로벌 파트너 네트워크에 대한 액세스를 통해 가장 어려운 문제를 해결하기 위한 솔루션을 맞춤화할 수 있습니다.

삼. 제품 포트폴리오 확장

다른 사람들이 포트폴리오를 축소하고 비용을 절감하는 동안, 우리는 서비스 시장에 보완 제품을 공급하기 위한 공격적인 전략을 가지고 있습니다.
서비스 수준을 높여 밸브 및 유량 제어 솔루션을 위한 단일 공급업체로 자리매김하십시오.

• 폭발 방지 줄기

글랜드 리테이너에 의해 유지되는 통합 T형 숄더로 스템 유지가 확실하게 이루어집니다.

• 정전기 방지 설계

볼, 스템 및 트러니언 사이의 포지티브 정전기 방지 접지는 Trident 시리즈의 표준 기능입니다.밸브 크기 16" 이상에는 추가된 안전성과 신뢰성을 위해 트러니언 샤프트에 추가 정전기 방지 스프링이 장착되어 있습니다.

• 바디 실링

O-링과 화재 안전 흑연 개스킷의 이중 씰링 설계로 본체 및 클로저 연결부에서 누출 제로 보장

• 비상 실런트 주입

밸브는 스템과 시트 영역에 실런트 주입 피팅이 장착되어 있습니다.시트 주입 피팅에는 백업 밀봉을 제공하는 내장형 체크 밸브가 있습니다.시트 또는 글랜드 패킹 영역에서 누출이 발생하면 2차 밀봉 시스템에 실런트를 주입하여 누출을 일시적으로 막을 수 있습니다.

• 화재 안전 인증

화재 안전 구조는 모든 트러니언 장착 볼 밸브의 표준입니다.화재 시 2차 흑연 씰과 개스킷이 대기로의 누출을 방지하고 시트 링과 볼 접촉으로 인한 누출을 최소화합니다.

• 싱글 피스톤 효과 시트

매우 낮은 라인 압력 적용 분야에서 시트와 볼 사이의 밀봉은 시트 스프링이 시트를 볼 안으로 밀어 넣어 결과적으로
인감.높은 라인 압력 애플리케이션에서 라인 압력은 스프링 하중과 함께 볼에 대해 업스트림 시트 링을 강제합니다.
결과적으로 더 단단히 밀봉됩니다.표준 설계 기능인 자체 완화 시트는 체강 압력이 스프링 및 라인 시트 압력을 초과할 때 자동으로 완화하여 밸브 내부에 과도한 압력 축적을 방지합니다.

건설 레버 조작자의 표준 재료

예를 들어 WCB+ENP
1 몸체 탄소강 ASTM A216 WCB
2 폐쇄 탄소강 ASTM A216 WCB
3 볼 탄소강 ASTM A105N + 3mil ENP
4 줄기 탄소강 ASTM A105N + 3mil ENP
5 트러니언 지지대 탄소강 ASTM A105N + 3mil ENP
6 시트 링 탄소강 ASTM A105N + 3mil ENP
7 시트 삽입 플라스틱 Devlon®
8 좌석 화재 안전 인감 유연한 흑연 유연한 흑연
9 O-링 고무 HNBR 90
10 백업 링 플라스틱 PTFE
11 스프링 Inconel® X-750 UNS N07750
12 개스킷 316 + 흑연 316 + 흑연
13 바디 스터드 탄소강 ASTM A193 B7M
14 몸체 너트 탄소강 ASTM A194 2HM
15 정전기 방지 플런저 스테인리스강 ASTM A276 316
16 정전기 방지 스프링 스테인리스강 ASTM A276 316
17 스러스트 와셔 스테인리스 스틸 304 + PTFE
18 베어링 스테인리스 스틸 316 + PTFE
19 랜턴 링 스테인리스 스틸 ASTM A276 410
20 세그먼트 링 스테인레스 스틸 ASTM A182 F6a
21 세그먼트 링 리테이너 스테인리스 스틸 ASTM A182 F6a
22 스템 키 탄소강 AISI 1045
23 스템 핀 스테인리스강 ASTM A276 304
24 스템 고정 핀 탄소강 ASTM A193 B7M
25 줄기 화재 안전 인감 흑연 흑연
26 글랜드 플랜지 탄소강 AISI 1045
27 글랜드 핀 탄소강 AISI 1045
28 캡 나사 탄소강 ASTM A193 B7M
29 시트 사출 피팅 스테인리스 스틸 ASTM A276 316
30 체크 밸브 스테인리스 스틸 ASTM A276 316L
31 블리드 피팅 스테인리스강 ASTM A276 316
32 기어 스터드 탄소강 AISI 1035
33 기어 너트 탄소강 AISI 1035
34 기어 주강 ASTM A216 WCB
35 레버 탄소강 AISI 1045
36 T-레버 주강 ASTM A216 WCB
37 캡 나사, T-레버 탄소강 AISI 1035
