강조하다
트러니언 말 탄 볼 밸브
-
분류하세요NPS 2 ~48
-
압력 등급클래스 150~2500
-
재료A105, LF2, F304, F316,F304L, F316L,F22, F51 기타 등등
-
디자인 & 제조 표준API 608, API 6D, BS 5351, ASME B16.34
-
정면으로 다음ASME B16.10, API 6D, BSEN 558
-
단 접속ASME B16.5, BSEN 1092년
-
테스트와 검사ISO 5208, API 6D, BSEN 12266, API 598
-
가동 방법설명서, 웜 기어, 전기적 발동기, 공압식 발동자
-
원래 장소중국
-
브랜드 이름OEM
-
인증API, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
모델 번호2 -48, CL150-2500
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

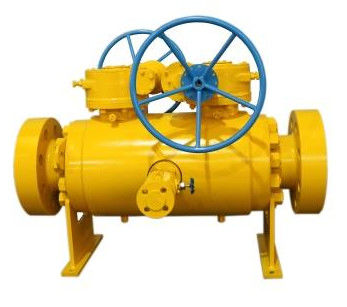

두 볼 DBB 트러니언은 유동 / 준위 측정을 위한 밸브를 탑재했습니다
2 -48 CL150-2500 API 6D, 608 디자인의 두 볼 DBB 트러니언 볼 밸브
기술적인 매개 변수 :
| 제품 설명 | 2 -48 CL150-2500 API 6D, 608 디자인의 DBB 트러니언 볼 밸브 |
| 모델 | 트러니언 볼 밸브를 만들기 |
| 공칭 직경 | NPS 2~NPS 48 |
| 작동 온도 | -46C~121C |
| 운영 압력 | 클래스 150~CLASS 2500 |
| 재료 | A105,LF2,F304,CF8M,F316,F51 기타 등등. |
| 설계 표준 | API 608, ISO 17292, BS 5351 |
| 구조적 길이 | ASME B16.10 |
| 연결 단부 | ASME B16.5, ASME B16.25 |
| 시험 표준 | API 598 |
| 작동 method/td> | 핸들, 웜, 모터 구동 유닛, 기체 드라이브 유닛 |
| 어플리케이션 필드 | 물, 석유와 천연가스 |
| 다른 발언 1 | 잠금장치는 밸브의 오조작을 방지하기 위해 제공됩니다. |
| 다른 발언 2 | 밸브봉 플라이 아웃 방지 구조는 챔버에서 비정상이 가압에 의해 초래된 밸브봉의 플라이 아웃으로 인해 사고를 막기 위해, 설계합니다 |
| 다른 발언 3 | 방화와 대전 방지 디자인 |
| 다른 발언 4 | 작은 유동 저항과 고유속 성능의 피깅에게 편리한 밸브의 풀 보어 |
DBB 볼 밸브는 이중 블록과 블리드 볼 밸브의 단축입니다. DBB 밸브의 일부는 2개 공과 1 또는 2 니들 밸브를 가지고 있습니다, 2 볼 밸브가 매체를 오픈드와 마무리할 수 있었고 2 니들 밸브가 밸브에서의 압력을 방출할 수 있습니다, 볼 밸브가 누출점을 시스템에서 감소시키고 배출하고 마감되어 빨리 실현되기 위해, 전통적 파이프에서 복합밸브의 연결의 복잡한 양식을 대체하도록 설계됩니다. DBB 볼 밸브는 설치 절차를 구하고, 압력을 배관계에서 감소시키고, 계기 세정과 마인텐스를 용이하게 하고 비용을 낮춥니다.
배기 서비스를 위한 중간 5.0 밀리미터 구멍 지구 방식 니들 밸브와 차단 서비스를 위한 두 독립적으로 수술 가능한 5.0 밀리미터 구멍 지구 방식 니들 밸브. 모든 밸브에 대하여 표준인 것으로서의 금속 좌석 특징.
압력 이륙의 일차 분리를 위한 완전하게 안출된 한 조각 블록 & 블리드 국회, 밸브가 직접적으로 용기 또는 공정 파이프에 장착되는곳. 기구는 직접적으로 밸브 수단에 장착되거나 선택적으로 멀리 게이지 라인 / 충동 파이프 작업을 장착할 수 있습니다.
애플리케이션
- 이중 블록 &Bleed
- 준위 측정
- 압력 측정
- 화학 주입
- 샘플링
- 흐름 측정
표준 기능
- 12 -인치 NPT는 ANSI / ASME B1.20.1에 표준으로서 암 배출구에 실을 뀄습니다.
- 12 NPT는 ANSI / ASME B1.20.1으로의 여성 구멍 연결에 실을 뀄습니다.
- ANSI B16.34에 대한 재료 두께
- ANSI B16.5 플랜지된 흡입구 연결, 2개의 인치 사이즈에 대한 12. 평가된 2500 파운드에 평가된 150 파운드.
- API 플랜지된 흡입구 연결은 2 1/16 인치에 분류합니다. 평가된 3000 표준 평방 인치 당 폰드, 5000 표준 평방 인치 당 폰드와 10000 표준 평방 인치 당 폰드.
지구 스타일 니들밸프 글랜드 패킹 소재.
표준 밸브는 그라파이트로 제공됩니다. PTFE는 선택적으로서 또한 이용 가능합니다.
설계 특성 :
- 안티 스태틱 디자인
트러니언 볼 밸브는 볼 주위에 정전기의 축적 사이의 특정 문제를 제시합니다. 켈리트 볼 밸브가 공급하는 안티 스태틱 장치가 정전기를 제거하기 위해 줄기세포와 공과 줄기세포와 몸 사이에 연락하게 하는 모두.
- 화재 안전한 디자인
불의 경우에 밸브는 하류로 흐르는 밀봉을 만들도록 요구됩니다. RTFE 자리의 붕괴 이후에도, KELITE 볼 밸브는 우수한 메탈 투 메탈 밀봉을 가지고 있습니다. 특별한 관심은 밸브 본체에서 중심 플랜지 연결의 의학적 장점과 실링 효율에 지불되었습니다.
- 밀폐 설계
PTFE 개스킷 패킹은 전체 볼 밸브를 위해 1 차 씰의 역할을 합니다. 2차 씨일은 유연성 흑연, 화재 조건에 대한 극단적으로 적절한 저항과 자료로 되었습니다.
- 파열 증명 줄기 디자인
줄기 팩킹드 o-벨소리의 조합은 저압에 심지어 무배출을 보증합니다. 1 차 씰은 유연성 흑연, 화재 조건에 대한 극단적으로 적절한 저항과 자료로 됩니다. 줄기세포 바깥쪽의 반대 성수기는 밸브 본체안으로부터 삽입됩니다.
