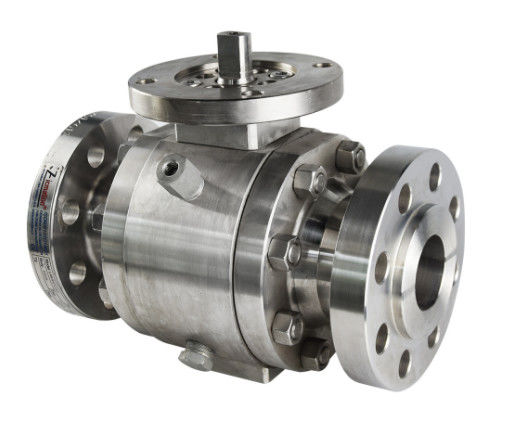

2 -56 CL150-2500 DBB,DIB-1,DIB-2의 트러니언 볼 밸브를 만들기
설계서
● 가득 찬 포트 설계
● BB.BOLTED BONNET.SPLIT 신체
12″를 위한 ● 쓰리 피스 신체 & 위쪽에
● 트러니언은 볼 타입을 탑재했습니다
● 파열 증명은 유래합니다
● 화재 안전한 공사
● 반대 정역학 장치
● 마개 장치
● ISO 5211 장착 패드
● 플랜지처리되거나 BUTTWELDING 마지막
WG 운영자와 함께 이용 가능한 ●
디자인
강철 볼 밸브는 최대 서비스 삶과 음질을 제공하기 위해 제조되는 것으로 설계됩니다. 모든 볼 밸브는 매우 포팅되고, 미국 석유 협회 표준 api 608&API 6D bs 규격 BS 5351을 위한 설계 요구 사항을 충족시키고, 일반적으로 표준 ASME B16.34 밸브가 신체 / 보닛 물질과 정비의 전체 범위에 이용 가능한 미국 기계 학회에 따릅니다.
재료의 범위
표준 본문 / 보닛 물질은 탄소, 저합금과 스테인레스 강 중 9 학년을 포함하고, 특수 제품을 위해 그들이 동맹국과 스테인레스 강의 다른 등급에 공급될 수 있으며, 어떠한 서비스 선택적 포장과도 일치하기 위한 모든 범위의 트림 재가 있고 개스킷 소재가 모든 범위의 서비스 상태가 가능합니다.
| 사이즈 | NPS 2″ - NPS 56″ |
|---|---|
| 정력 압력 | 클래스 150LB - Class2500LB |
| 재료 | A105, LF2, F304, F316, F304L, F316L |
| 디자인 & 제조 표준 | API 608, API 6D, BS 5351, ASME B16.34 |
| 사실이 향합니다 | ASME B16.5, API 6D |
| 단 접속 | ASME B16.5, ASME B16.47, ASME B16.25 |
| 테스트와 검사 | ISO 5208, API 6D |
| 시공 방법 | 설명서, 웜 기어, 전기적 발동기, 공압식 발동자 |
해당 규격
● 강철 볼은 API 608/API 6D를 밸브를 답니다
● 강철 볼은 ISO 14313을 밸브를 답니다
● 화재 금고, API 607
● 반대 정역학, API 608
● 강철 밸브, ASME B16.34
● 직접적인 ASME B16.10
● 단부 플랜지, ASME B16.5
● 맞대기 용접은 ASME B16.25를 마칩니다
● 검사와 테스트, API 598/ API 6D
생산, 운송, 저장과 원유와 가스의 처리는 최고 품질 배관 성분을 요구합니다. 이것은 우리의 세계입니다. 자매 회사와 관련하여 우리는 밸브, 해머 유니온, 결합, 연결기, 작동기와 다른 밸브 부속품과 고객들을 공급합니다
높을 위해 원유와 가스 시설, 둘다 지상형에 있는 과정과 배관과 근해이 압박합니다.
2. 세계 수준 & 광범위한 서비스
우리는 고객들에게 최고를 제공하는데 전념합니다 - 최고의 브랜드, 최고의 서비스와 최상품. 당신이 대단히 설계된 프로젝트를 위해 자동화된 밸브가 요구되거나 치환계 밸브가 같은 날 전달했든지 아니든지, 우리는 여기에서 도움이 될 것입니다. 우리의 산업
경험, 제품 선택과 파트너들의 세계적 통신망에 대한 접근은 우리가 당신의 가장 곤란한 문제를 해결하기 위해 해결책을 맞출 수 있게 합니다.
3. 우리의 제품 포트폴리오를 확대하기
다른 사람이 그들의 포트폴리오를 무너뜨리고 비용을 절감하고 있는 동안, 우리는 봉사된 시장에 칭찬하는 제품을 공급하기 위한 공격적인 전략을 가지고 있습니다
그리고 밸브와 흐름제어 해결책을 위한 당신의 한 개의 소스 공급자로 입신하기 위해 서비스 수준을 높이세요.
긍정적 줄기 보유는 필수적 T-타입 어깨가 패킹마개 봉사자에 의해 보유된 채로 달성됩니다
볼, 줄기와 트러니언 사이의 긍정적 안티 스태틱 토대는 트라이던트 시리즈의 표준 기능입니다. 밸브스 16 " 이상 사이즈는 첨가된 안전성과 신뢰성을 위한 트러니언 축에 추가적 안티 스태틱 봄을 갖추고 있습니다.
O-벨소리와 소방서 안전한 흑연 개스킷의 이중 밀폐 설계는 시신과 마감 접합부에 제로번 누출을 보증합니다
밸브는 줄기세포와 시트 영역에 방수제 주입 조정을 갖추고 있습니다. 자리 주입 조정은 예방 봉합을 제공하기 위해 필수적 묻힌 체크 밸브를 가지고 있습니다. 만약 누출이 각각 자리 또는 패킹마개 포장 부분에서 발생하면, 누출은 방수제를 이차적 밀봉 시스템에 주입함으로써 일시적으로 중지될 수 있습니다.
화재 안전한 공사는 모든 트러니언 말 탄 볼 밸브에 표준입니다. 불의 경우에, 이차적 그라파이트 시일과 가스킷은 환경에 누출을 방지하고 볼 접촉에 대한 시트 링이 누출을 통하여 최소로 합니다.
매우 하부 라인 압력 응용에서, 자리와 공 사이에 밀봉하는 것 결과를 초래한 자리를 공으로 몰아넣는 좌석 스프링에 의해 이루어집니다
도장 부탁합니다. 하이 라인 압력 응용에서, 스프링 장전과 관련한, 라인 압력은 더 단단한 봉합의 결과가 되어 공에 반대하여 상류 시트 링을 강행합니다. 트라이던트 시리즈의 표준 의자 설계는 압력이 너무 높게 될 때 자동적으로 공동을 완화함으로써 공동 압력 형성을 방지하는 셀프레리에프링 자리입니다. 상류 자리, 선택적 두배 를 지나는 누출의 경우에
피스톤 효과 자리 (DPE)는 하류로 흐르는 자리가 볼에 반대하여 단단한 마감 밀봉을 유지할 수 있게 하는 추가된 이익을 가집니다.
