강조하다
전기 작동변
-
Brand nameBoquit
-
힘전기
-
유형을 통제하십시오비례 0-10V
-
전압24VAC/DC+/-15%
-
등급을 보호하세요IP54
-
인증CE
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE
-
모델 번호WVA4-304+WUPBV215
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

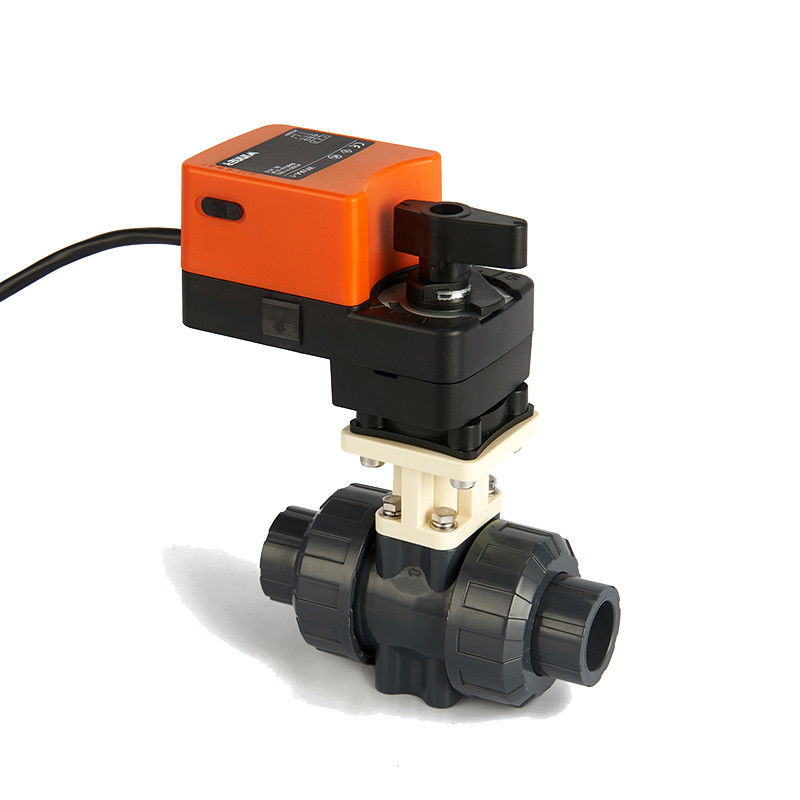

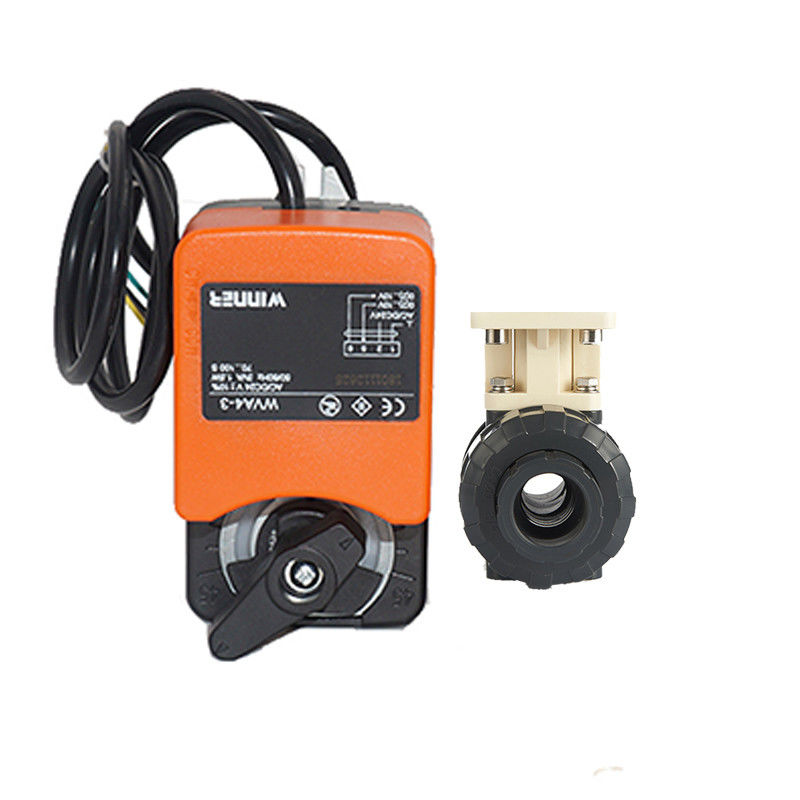

전기 수류 조절 밸브, 비례 제어 플라스틱 볼 밸브
작동기
WVA4-3... 비례하 (0-10VDC/0-20mA, 2-10VDC/4-20mA) 24VAC/DC±15%
| 출력 토크 | 4N.m, 6N.m, 10N.m | |
| 회전각 | 90' | |
| 등급을 보호하세요 | IP54 | |
| 매뉴얼 핸들 자동 과부하 보호 시스템 | ||
|
흑피 강선과 갈색인 전선은 동력선입니다. 황색 와이어는 밸브의 개도각을 제어하기 위해 0-10V 제어신호를 받아들입니다 |
||
|
입력 0-10VDC 제어신호 흐름 특성 : 등비율 플로우 범위 : 0%-100% |
| 사이즈 |
DN15 1/2" |
DN20 3/4" |
DN25 1" |
DN32 1-1/4" |
DN40 1-1/2" |
DN50 2" |
||
| Ｄ | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN 데시리터 | 20 | 25 | 32 | 40 | 50 | 63 | ||
| 지스드들 | 22 | 26 | 32 | 38 | 48 | 60 | ||
| 안시드들 | 21.34 | 26.67 | 33.4 | 42.16 | 48.26 | 60.28 | ||
| 브스드들 | 21.2 | 26.6 | 33.4 | 42.1 | 48.1 | 60.2 | ||
| Ｄ | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| Ｌ | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| Ｈ | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29.5 | 33.5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| 아니오. | 부분 | 재료 | 수량 | |
| 1 | 신체 | U-PVC, C-PVC, PP | 1 | |
| 2 | 볼 | U-PVC, C-PVC, PP | 1 | |
| 3 | 캐리어 O-링 | EPDM, FPM | 1 | |
| 4 | 특수부대 수송 차량 | U-PVC, C-PVC, PP | 1 | |
| 5 | 통합 | U-PVC, C-PVC, PP | 2 | |
| 6 | 엔드 커넥터 | U-PVC, C-PVC, PP | 2 | |
| 7 | 밀봉 시트 | PTFE | 2 | |
| 8 | 댐프너 밀봉 | EPDM, FPM | 2 | |
| 9 | 마지막 콘터 O-링 | EPDM, FPM | 2 | |
| 10 | 줄기 O-링 | EPDM, FPM | 2 | |
| 11 | 줄기 | U-PVC, C-PVC, PP | 1 | |
| 14 | 장착 클램프 | PVC-M,SUS304 | 1 | |
| 15 | 작동기 결합 부시 | PVC-M,SUS304 | 1 | |
| 16 | 볼트 | 304를 의심하세요 | 4 |
제품 설명
제어 볼 밸브는 WAV4-... 시리즈 회전 실린더와 /WCBS... 시리즈 볼 밸브인 WCBS로 구성됩니다. 등비율 흐름 특성은 안정성의 밸브 성능을 보증합니다. 제어 볼 밸브는 넓게 다음과 같은 산업 자동화에서 HVAC시스템, 가열 시스템, 물 처리 시설과 물 런링 제어에서 사용됩니다 : 아후, 살 공조기, 차별적 압력 제어 유닛과 플로우 조절을 위한 그리고 / OFF 제어에 열교환기.
기술적인 매개 변수
매체 : 50% 글리콜로, 급탕 / 뜨거운 물
매체의 온도 : 2' C...90' Ｃ
아디스러블 압력 :2.0Mpa
정격 압력 : PN20
케이블 길이 : 0.5m 또는 1.5m
환경 온도 :- 섭씨인 20~65
등급을 보호하세요 : IP54/IP55
패키지는 다음을 포함합니다 :
1x 볼 밸브
1x 액츄에이터 모터
1x 조작 매뉴얼
애플리케이션
1. HVAC시스템
2.물처리 시스템
3. 가열 시스템
4. 산업 설비
5. 화학 약품 처리
6. 농용관개
7. 특히 솔레노이드가 확실히 일할 수 없는 때인 솔레노이드 밸브를 대체하기 .그것은 어떠한 각과 방향에 설치될 수 있고, 습윤 조건에서 일할 수 있습니다.
8. 꽃에 물을 주는 정규고용인, 타이밍 가습, 정규적인 시간에 있는 공기 압축기 배수.
