물 조절 밸브

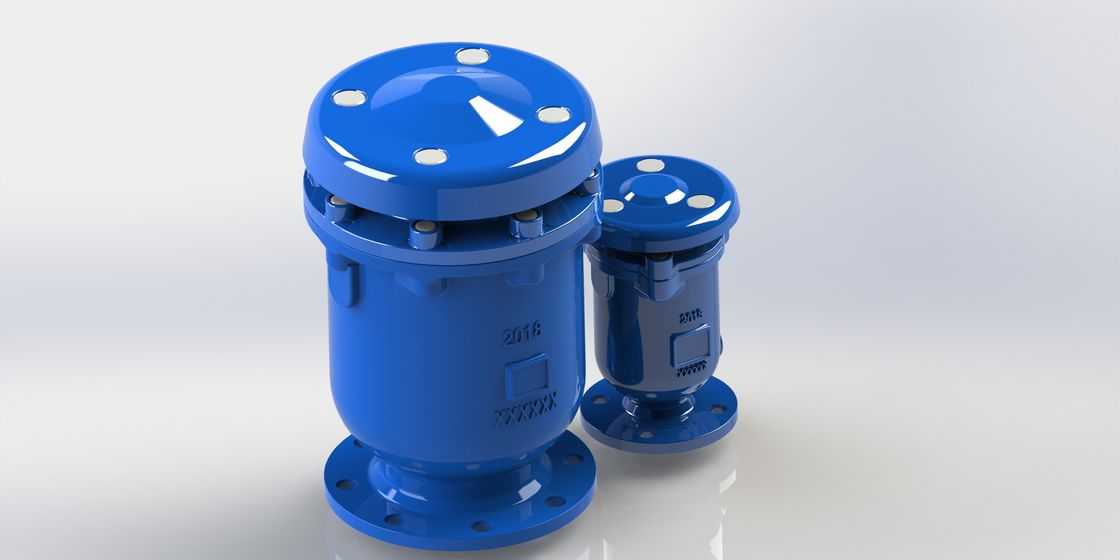

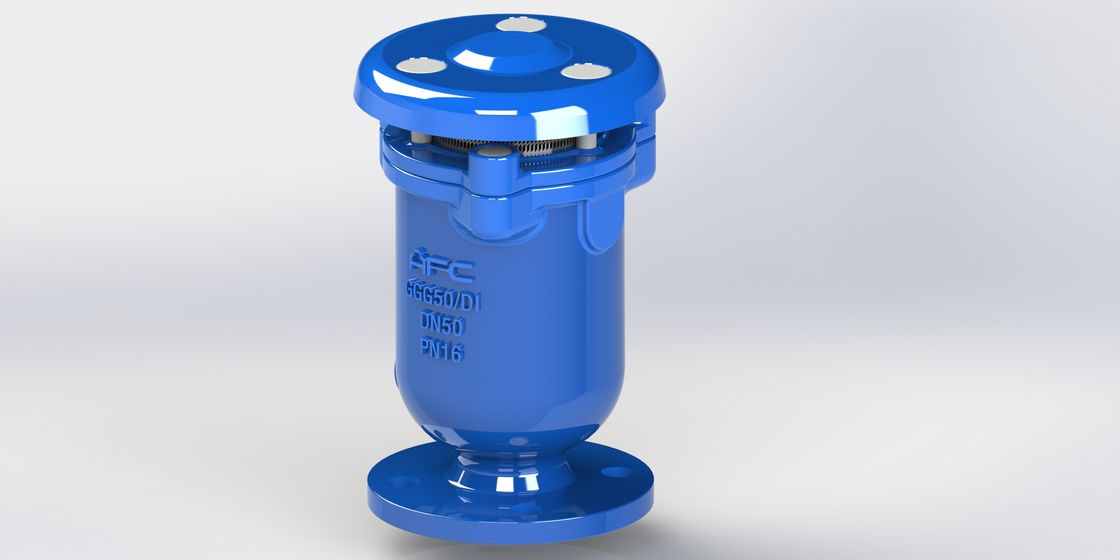

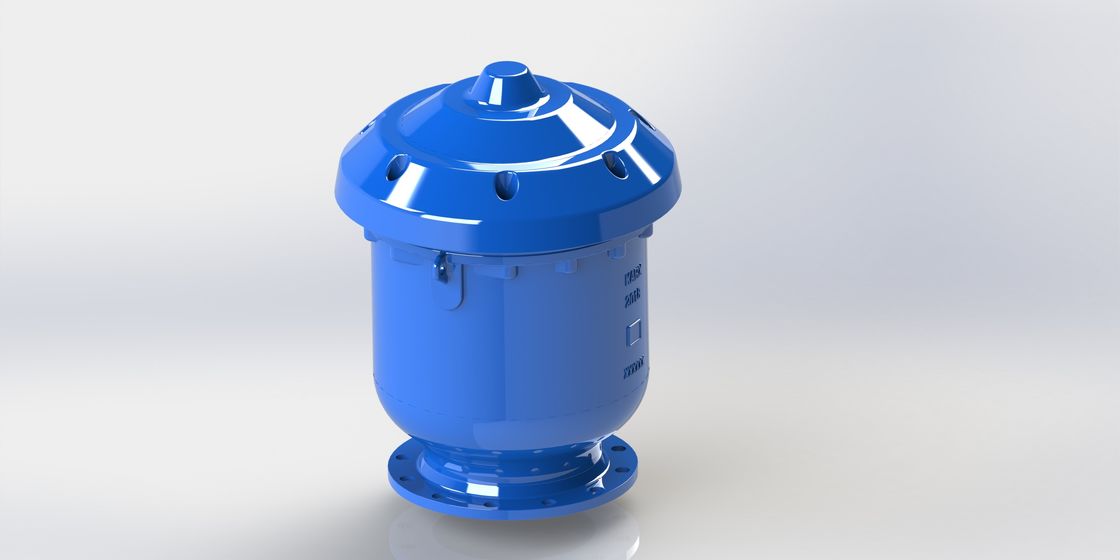

SS304 내부 부품 조합 삼중 기능 공기 배출 밸브



성형기 공정



1. CNC 선반 가공

2. 고정밀 CNC 머시닝 센터 가공

3. 일반 선반 가공

4. 기계 펀치 제품 부품

5. 냉간 성형

6. 용접 어셈블리



기술 데이터:

크기 범위:DN 25-300MM
압력 등급: 1.0Mpa, 1.6Mpa(나사)
1.0Mpa, 1.6Mp, 2.5Mpa(플랜지)
작동 온도: -10°-80°C.
유동 매체: 깨끗한 물



풍모:

.간단한 메커니즘, 갑작스러운 수격 현상 및 빠른 폐쇄 중에 균열을 방지하는 강력한 플로트가 있는 고급 디자인.
.공기의 음속까지 더 높은 공기 속도에서 블로우 셧에 저항하는 에어로키네틱 메커니즘.
.플로트의 진동, 구부러짐, 직접 폐쇄를 방지하기 위한 암이나 레버가 없습니다.
.플로트 외부의 부드러운 케이지, 플로트가 지정된 가이드 레일에서 계속 움직이도록 합니다.
.충돌 방지를 위한 바닥 고무 버퍼, 진공 시 케이지 주변에 적절한 구멍으로 쉽게 배수.
.외부 스탠리스 스틸 스크린은 안전을 위한 옵션이 될 것이며 곤충이나 새가 들어오는 것을 방지할 것입니다.
.장기 서비스를 위해 내부 및 외부에 완전히 에폭시 코팅되어 있습니다.
.제조 표준은 BS EN1074-4, AWWA C512를 충족합니다.
.플랜지 드릴링 및 치수는 BS EN 1092 및 BS EN 558 및 ANSI 플랜지를 충족합니다.

서비스 분야:

용수 시스템, 소방, 관개 시스템.


크기 선택 테이블:



물 유량 범위 최대 CMH	760	1360	4160	8500	19100	33400	76300
주요 파이프라인 크기 mm	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
KARX의 입구 크기 mm	25	50	80	100	150	200	300
출구의 구멍 mm	50	75	95	130	170	230	330
작은 구멍 크기 mm	1.6	1.6	2	2.5	삼	4	4





재료 목록:



KARS (나사형 DN25-DN50)



아니.	부품 이름	재료	표준
1	신체	연성 철	KO GJS500-7
2	흙손	스테인레스 스틸	ANSI304
삼	씰링 아크	스테인레스 스틸	ANSI304
4	육각 볼트	탄소강/스테인리스강	아연 코팅/AISI304
5	덮개	탄소강	에폭시 코팅
6	화면	스테인레스 스틸	ANSI304
7	완충기	탄성 고무	NBR/EPDM
8	가이드 배럴	스테인레스 스틸	ANSI304
9	노즐 시트	탄성 고무	NBR/EPDM
10	좌석	탄성 고무	NBR/EPDM
11	오링	탄성 고무	NBR/EPDM
12	보닛	연성 철	KO GJS500-7
13	기둥	알류미늄	상업
14	육각 볼트	탄소강/스테인리스강	아연 코팅/AISI304
15	세탁기	스테인레스 스틸	ANSI304
16	소형 노즐	스테인레스 스틸	ANSI304





KARX(플랜지 유형 DN50-DN300)



아니.	부품 이름	재료	표준
1	신체	연성 철	KO GJS500-7
2	흙손	스테인레스 스틸	ANSI304
삼	씰링 아크	스테인레스 스틸	ANSI304
4	육각 볼트에서	탄소강/스테인리스강	GI/AISI304
5	보닛	연성 철	KO GJS500-7
6	덮개	탄소강	ANSI304
7	화면	스테인레스 스틸	ANSI304
8	육각 볼트	탄소강/스테인리스강	GI/AISI304
9	세탁기	스테인레스 스틸	ANSI304
10	기둥	알류미늄	상업
11	오링	탄성 고무	NBR/EPDM
12	좌석	탄성 고무	NBR/EPDM
13	노즐 시트	탄성 고무	NBR/EPDM
14	가이드 배럴	스테인레스 스틸	ANSI304
15	완충기	탄성 고무	NBR/EPDM
16	소형 노즐	스테인레스 스틸	ANSI304







치수:



카스(T스레드 유형 DN25-DN50)







KARX (플랜지형 DN50-DN300)







기류 특성



대형 공기 배출



공기 흡입구





작은 공기 배출
