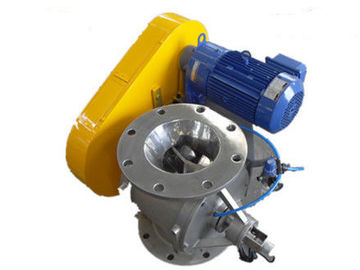

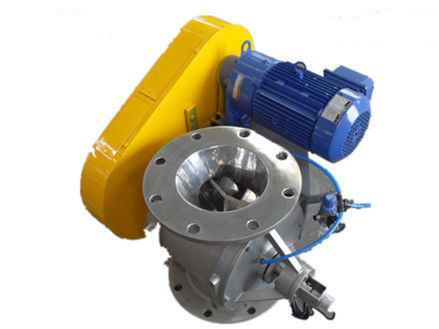

상부 및 하부 둥근플랜지, 긍정적이거나 부정적 압력이 로터리 밸브, 회전식 에어락 공급 장치를 운반합니다
기계공정을 형성하기
1. CNC 선반 처리
2. 고 정밀도 CNC 기계가공 중심 가공
3. 일반적 선반 처리
4. 기계는 제품 부분을 펀칭합니다
5. 추운 형성한 주조
6. 용접 조립체
로터리 밸브는 종종 블라인딩에서 사용됩니다.
로터리 밸브는 정공압에서 또는 공기 전달 시스템에서의 부정적인 공기 압력에서 또한 파우더 또는 과립 물질을 방출하는데 이용됩니다.또한 그것은 환기를 위한 필요 장치이고, 먼지 시스템을 이동합니다.로터리 밸브는 특히 정부 흡수의 과정에서 파우더와 작은 분진 물질을 분리하고 방출하는데 적합합니다.
마른 자유 흐름 전력, 낟알, 크리스탈 또는 환약이 사용되는 곳이 어디든지 회전식 에어락 공급 장치는 산업에서 폭넓은 응용을 가지고 있습니다. 로터리 밸브는 주로 메뚜기 / 빈과 수신기들과 사이클론에서 압력 또는 진공 구동 공기 전달 시스템으로 크기 고체 물질의 디스창을 위해 사용됩니다.회전자는 던져지거나 계속 용접된 큰 베인을 가지고 있고, 일반적으로 작은 내부 컴버스이이온 엔진소르 일렉트릭 모터에 의해 가동됩니다.
| 압력 범위 | 2 막대계와 차등 압력 |
| 워크 온도 | -20C~200C |
| 주크기 | DN100mm~1200mm(4 ~48 ) |
| 플랜지 표준 | PN10/ANSI150lbs/JIS/GB/HG/SH 또는 고객용입니다 |
| 드라이브 모드 | OSHA 경비요원과 체인 구동 |
| 능력 | 100KG~150000KG/H |
| 적용 매체 | 파우더와 과립 모양 |
| 회전자 | Adjust 블레이드는 회전자를 얕은 남비에 넣어 구웠습니다 |
| 축밀봉 | 글랜드 패킹 또는 에어푸지 밀봉 |
| 그밖에 | 통기구 |
| 모델 | 설비 면적 | 작업 온도 |
RPM (rpm/min) |
원동력 (KW) |
중량 (KG) |
||||||||
| ØA | ØB | ØC | Ｈ | 큐 | Ｌ | Ｍ | 엔 | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | 인보드 bearings≤80C 아웃보드 bearings≤300C |
3~33 | 0.55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0.55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0.75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1.1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1.5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3.0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3.0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5.5 | 950 | ||
*Note : 경기 특별한 플랜지 면 미안하지만, 생산 전에 알도록 하세요.
