부드러운 앉아 있는 볼 밸브
-
분류하세요NPS 1/2 ~56
-
압력 등급API 2000-15000, 150~2500을 분류합니다
-
재료A105, LF2, F304, F316,F304L, F316L,F51, A106-B, 20# 기타 등등
-
디자인 & 제조 표준API 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34
-
정면으로 다음ASME B16.10, API 6D
-
단 접속ASME B16.5, ASME B16.47, ASME B16.25
-
테스트와 검사ISO 5208, API 6D, API598
-
가동 방법설명서, 웜 기어, 전기적 발동기, 공압식 발동자
-
원래 장소중국
-
브랜드 이름OEM
-
인증API, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
모델 번호1/2 -56, CL150-2500, API 2000-15000
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간30-80days
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

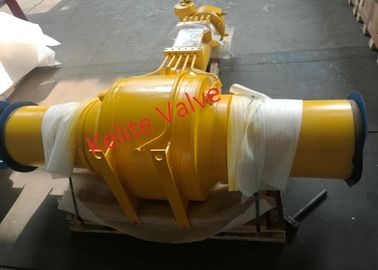

높은 밀봉 성능을 가진 API 6D 표준 완전 용접된 볼 밸브
2"-56" CL150-2500 CS 및 SS 볼 밸브의 API 6D 완전히 용접된 볼 밸브
기술 매개변수 및 특성:
| 제품 설명 | 완전 용접 볼 밸브 |
| 모델 | 완전 용접 트루니언 단조 볼 밸브 |
| 공칭 직경 | NPS 2”~NPS 56” |
| 작동 온도 | -593℃~220℃(사용 온도 범위는 재료에 따라 다를 수 있음) |
| 작동 압력 | CL150-CL2500 |
| 재료 | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2 등 |
| 설계기준 | API 6D, ASME B16.34 |
| 구조적 길이 | ASME B16.10 |
| 연결 끝/td> | ASME B16.5,ASME B16.25 |
| 시험기준 | API 598, API 6D, ISO 5208 |
| 조작 방법 | 핸들, 웜, 모터 구동 장치, 공압 구동 장치 |
| 신청 분야 | 석유 및 천연 가스 파이프라인, 도시 가스 파이프라인 |
| 기타 비고 1 | 밸브 시트에는 씰 누출이 없는 유연한 씰 링이 내장되어 있습니다.밸브 시트에는 압력과 온도의 변화에 적응하는 예압 스프링이 제공되므로 누출이 발생하기 쉽습니다. |
| 기타 비고 2 | 밸브 본체가 용접된 일체형 밸브로 외부 누출 등이 없습니다. |
| 기타 비고 3 | 전체 용접 볼 밸브의 내화 구조.각 누출 위치는 화재시 내화 요구 사항을 충족시키기 위해 유연한 흑연 패킹 또는 스테인레스 스틸 혼합 흑연으로 설계되었습니다. |
| 기타 비고 4 | 대경은 국내외에서 가장 진보된 지지판 구조를 채택하여 밸브의 수명을 늘리고 작동 토크를 줄였습니다.따라서 밸브의 수명이 크게 연장됩니다. |
| 기타 비고 5 | 직접 묻힌 전체 용접 볼 밸브는 직접 묻힐 수 있으며이 경우 높고 큰 밸브 피트가 필요하지 않으며 작은 얕은 피트 만지면에 지어지기 때문에 건설 비용과 엔지니어링 시간이 크게 될 수 있습니다. 저장. |
| 기타 비고 6 | 피깅에 편리한 밸브의 전체 구경, 작은 흐름 저항 및 높은 흐름 용량 및 우수한 흐름 특성 |
| 기타 비고 7 | 밸브 볼은 전체 용접 볼 밸브가 열릴 때 밸브 시트를 완전히 둘러쌀 수 있으므로 매체의 불순물이 밸브 시트 또는 밸브 본체의 패킹 표면으로 플러시되지 않습니다.따라서 밸브 본체는 특수 구조로 인해 파이프라인과 동일한 서비스 수명을 갖습니다. |
성형기 공정
1. CNC 선반 가공
2. 고정밀 CNC 머시닝 센터 가공
3. 일반 선반 가공
4. 기계 펀치 제품 부품
5. 냉간 성형
6. 용접 어셈블리
밸브는 중국 시장에서 완전 용접 볼 밸브를 제조하는 것으로 유명합니다. 우리는이란 시장을 위해 56"CL600 완전 용접 볼 밸브를 만들었습니다. 용접 후 열처리가 필요하지 않도록 특수 기술이 수행되어 소프트 씰이 손상되지 않습니다. 인감 좋은 성능을 확인하는 용접 공정.
일체형 본체, 전체 내경/감소된 내경, 트러니언 장착, 이중 블록 및 블리드, 단일 또는 이중 피스톤 효과, 분출 방지 스템, 정전기 방지 장치, API-607/6FA/ISO 10497에 따라 화재 안전 인증, 스프링 장착 시트, 실런트 주입, NACE MR-01-75, NYLON, DEVLON&PEEK 시트 인서트, ASME B16.34, BS5351,KS 및 API-6D에 따라 설계 및 테스트되었습니다.
서비스 종류:
• 표준 온도: -29°C ~ 220°C / -20°F ~ 428°F
• 저온: -46°C ~ 150°C / -50°F ~ 302°F
• 극저온 온도: -196°C ~ -593°C / -258°F ~ -620°F
• 해저(얕고 깊은 물)
• 지하
• 고온: 220°C/428°F 이상
완전 용접 볼 밸브 설계 특성:
- 완전 용접된 볼 밸브는 파이프라인, 펌핑 및 압축 스테이션, 해양, 육상, 해저 및 극저온, 연마 및 고온 응용 분야에 사용됩니다.
- 광범위한 크기 범위와 압력 등급은 일반에서 가혹한 서비스 조건에 적합한 탄소, 합금 및 스테인리스강을 포함한 다양한 재료로 제공됩니다.
- 완전 용접 볼 밸브는 시트 유형에 관계없이 Double Block & Bleed와 함께 사용할 수 있습니다.
- 단일 피스톤 효과(SPE)는 완전 용접 볼 밸브의 시트 링에 대한 표준 기능입니다.
SPE 시트 링에서: 시트 링의 상류 측에 작용하는 압력은 시트를 볼 쪽으로 미는 힘을 생성합니다. 시트 링의 하류 측에 작용하는 압력은 시트 링을 멀리 당기는 힘을 생성합니다 공.
볼이 완전히 닫힌 상태에서 체강에 갇힌 유체의 열 팽창으로 인해 발생할 수 있는 과압은 자동으로 낮은 압력 측의 라인에서 배출됩니다. - 이중 피스톤 효과(DPE)는 완전 용접 볼 밸브의 시트 링에 대한 표준 기능이며 용접된 바디 밸브에 권장됩니다.DPE 시트 링에서 시트 링의 업스트림 측에 작용하는 압력과 시트 링의 다운스트림 측에 작용하는 압력 모두 시트를 볼 쪽으로 미는 힘을 생성합니다.이러한 유형의 시트 링을 사용하면 볼이 완전히 닫힌 상태에서 체강에 갇힌 유체의 열 팽창으로 인해 발생할 수 있는 궁극적인 과압이 외부 안전 릴리프 장치를 사용하여 배출될 수 있습니다.Double Piston Effect는 이중 실링 기능을 부여하고, 상류 시트 링이 손상되면 하류 시트는 밸브의 실링 기능을 부여합니다.
