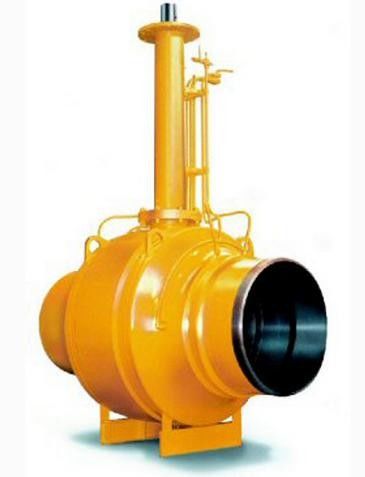

연질 또는 금속 시트가 있는 완전 용접된 볼 밸브 1/2"-56", CL150-2500
완전 용접 볼 밸브 설계 특성:
밸브는 중국 시장에서 완전 용접 볼 밸브를 제조하는 것으로 유명합니다. 우리는이란 시장을 위해 56"CL600 완전 용접 볼 밸브를 만들었습니다. 용접 후 열처리가 필요하지 않도록 특수 기술이 수행되어 소프트 씰이 손상되지 않습니다. 인감 좋은 성능을 확인하는 용접 공정.
일체형 본체, 전체 내경/감소된 내경, 트러니언 장착, 이중 블록 및 블리드, 단일 또는 이중 피스톤 효과, 분출 방지 스템, 정전기 방지 장치, API-607/6FA/ISO 10497에 따라 화재 안전 인증, 스프링 장착 시트, 실런트 주입, NACE MR-01-75, NYLON, DEVLON&PEEK 시트 인서트, ASME B16.34, BS5351,KS 및 API-6D에 따라 설계 및 테스트되었습니다.
도시 지하 가스 파이프 라인, 천연 가스 파이프 라인 및 압력 조절 스테이션 및 기타 분야에서 널리 사용되는 완전히 용접 된 볼 밸브. 지난 몇 년 동안 지속적인 연구와 혁신 및 제품 품질 개선을 통해.
완전히 용접 된 볼 밸브는 밸브를 만드는 기술을 사용하여 밸브가 완전히 용접 된 구조의 전체 구조로 인해 외부 씰이 크게 개선되었으며 밸브의 무게가 크게 감소했습니다 (특히 DN300 이하). 더 편리하고 건설 비용을 절감할 뿐만 아니라 시간도 절약할 수 있습니다.
완전히 용접된 볼 밸브는 지하에 직접 묻힐 수 있습니다.지하 밸브 제어실을 설정하지 마십시오. 작업이 지상으로 들어갈 필요가 없습니다. 지하 밸브 제어실로 인해 과거를 피하기가 매우 쉬운 T-핸들로 지상에서 구동 작업을 수행할 수 있습니다. 설정하고 거기에 숨겨진 위험.
완전히 용접 된 볼 밸브, 밸브는 묻힌 가스 파이프 라인의 깊이에 따라 사용자를 위해 다른 높이로 설계 할 수 있습니다. 한편, 밸브 포트에 연결된 사용자의 다양한 요구에 따라 다양한 포트 연결을 설계합니다. 에서 고르다.
전체 용접 볼 밸브의 구조적 특성 및 장점:
1. 누수 방지 스템
스템 플라이가 내부 압력 밸브의 비정상적인 상승을 방지하기 위해 건조 숄더 고정 하부.또한, 화재시 스템 패킹 소손으로 인한 누출을 방지하기 위해 스템과 바디 숄더의 접촉 위치 하부의 스러스트 베어링은 밀봉 방지 시트 누출의 형성을 방지하여 사고를 방지합니다.
2. 화재안전구조
트러 니언 볼 밸브가 정상적으로 사용되면 시트 및 구형 스탬프 법칙, 시트 리테이너 o-링 및 씰 바디, 소프트 씰, 안정적인 씰 및 o-링 시트가 부상 당할 때 시트 홀더 및 바디가 스탬프 확장됩니다. 흑연과 같은 행동 화재 안전 목적.
3. 정전기 방지 장비
볼 사이의 마찰을 방지하기 위해 스템과 PTFE 정전기는 가연성 물질 및 폭발물을 점화하여 사고를 유발할 수 있습니다. 시스템 보안을 확보해야 합니다.
4. 프리 바디 리크 씰 구조
매끄러운 이중 스탬프 개스킷 및 O-링은 이러한 이유로 밸브 및 밸브 보닛의 화재 스위치 위치, 고온, 충격 및 불균일한 열림 또는 닫힘 토크로 인해 외부 누출이 발생하지 않습니다.
5. 낮은 작동 토크
줄기 세포의 마찰에 자체 윤활 베어링을 설치하여 마모 및 유연한 작동 및 낮은 토크로 이어집니다.
6. 더블 블록 블리드(DBB)
볼이 완전히 열리거나 닫힐 때, 송신기 물질은 본체에서 구멍을 배출할 수 있습니다. 센터 발표, 비우기 장치 더욱이, 밸브 챔버 압력의 중심은 그의 구조용 시트의 낮은 압력 끝으로 방출될 수 있습니다.
7. 비상 밀봉
복합 분사구 설계 및 설치는 스템/햇에 위치하는 복합 분사 밸브 및 밸브 스템 씰 또는 시트 손상으로 인한 누출 시 물리적 지지, 이러한 화합물을 사용하여 두 복합 분사 밸브 근처에 설치된 숨겨진 두 번째 체크 밸브 씰을 만들 수 있으며, 빠른 연결 커넥터 분사 건의 송신기 합성 연료 분사 밸브 상단의 합성 물질, 합성 물질의 유출을 방지합니다.
8. 줄기 확장
지하 설치 밸브 스템은 해당 복합 노즐의 작동을 용이하게 하기 위해 확장될 수 있으며, 배수 밸브는 가장 높은 밸브까지 확장될 수 있습니다.
9. 자동 체강 릴리프
불안정과 같이 체압 상승이 정상이 아닌 경우 트러니언 볼 밸브 하류 시트는 정상 압력이 되지만 정상적인 자동 압력 해제는 아니지만 상류 시트의 밀봉을 손상시키지 마십시오.
서비스 종류:
• 표준 온도: -29°C ~ 220°C / -20°F ~ 428°F
• 저온: -46°C ~ 150°C / -50°F ~ 302°F
• 극저온 온도: -196°C ~ -593°C / -258°F ~ -620°F
• 해저(얕고 깊은 물)
• 지하
• 고온: 220°C/428°F 이상
기술 매개변수 및 특성:
| 제품 설명 | 완전 용접 볼 밸브 |
| 모델 | 완전 용접 트루니언 단조 볼 밸브 |
| 공칭 직경 | NPS 2”~NPS 56” |
| 작동 온도 | -593℃~220℃(사용 온도 범위는 재료에 따라 다를 수 있음) |
| 작동 압력 | CL150-CL2500 |
| 재료 | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2 등 |
| 설계기준 | API 6D, ASME B16.34 |
| 구조적 길이 | ASME B16.10 |
| 연결 끝/td> | ASME B16.5,ASME B16.25 |
| 시험기준 | API 598, API 6D, ISO 5208 |
| 조작 방법 | 핸들, 웜, 모터 구동 장치, 공압 구동 장치 |
| 신청 분야 | 석유 및 천연 가스 파이프라인, 도시 가스 파이프라인 |
| 기타 비고 1 | 밸브 시트에는 씰 누출이 없는 유연한 씰 링이 내장되어 있습니다.밸브 시트에는 압력과 온도의 변화에 적응하는 예압 스프링이 제공되므로 누출이 발생하기 쉽습니다. |
| 기타 비고 2 | 밸브 본체가 용접된 일체형 밸브로 외부 누출 등이 없습니다. |
| 기타 비고 3 | 전체 용접 볼 밸브의 내화 구조.각 누출 위치는 화재시 내화 요구 사항을 충족시키기 위해 유연한 흑연 패킹 또는 스테인레스 스틸 혼합 흑연으로 설계되었습니다. |
| 기타 비고 4 | 대경은 국내외에서 가장 진보된 지지판 구조를 채택하여 밸브의 수명을 늘리고 작동 토크를 줄였습니다.따라서 밸브의 수명이 크게 연장됩니다. |
| 기타 비고 5 | 직접 묻힌 전체 용접 볼 밸브는 직접 묻힐 수 있으며이 경우 높고 큰 밸브 피트가 필요하지 않으며 작은 얕은 피트 만지면에 지어지기 때문에 건설 비용과 엔지니어링 시간이 크게 될 수 있습니다. 저장. |
| 기타 비고 6 | 피깅에 편리한 밸브의 전체 구경, 작은 흐름 저항 및 높은 흐름 용량 및 우수한 흐름 특성 |
| 기타 비고 7 | 밸브 볼은 전체 용접 볼 밸브가 열릴 때 밸브 시트를 완전히 둘러쌀 수 있으므로 매체의 불순물이 밸브 시트 또는 밸브 본체의 패킹 표면으로 플러시되지 않습니다.따라서 밸브 본체는 특수 구조로 인해 파이프라인과 동일한 서비스 수명을 갖습니다. |
