강조하다
완전히 용접된 신체 볼 밸브
-
분류하세요NPS 2 ~48
-
압력 등급클래스 150~2500
-
재료A105, LF2, F304, F316,F304L, F316L,F51, A106-B, 20# 기타 등등
-
디자인 & 제조 표준API 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34
-
정면으로 다음ASME B16.10, API 6D
-
단 접속ASME B16.5, ASME B16.47, ASME B16.25
-
테스트와 검사ISO 5208, API 6D, API598
-
가동 방법설명서, 웜 기어, 전기적 발동기, 공압식 발동자
-
원래 장소중국
-
브랜드 이름OEM
-
인증API, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
모델 번호2 -48, CL150-1500
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

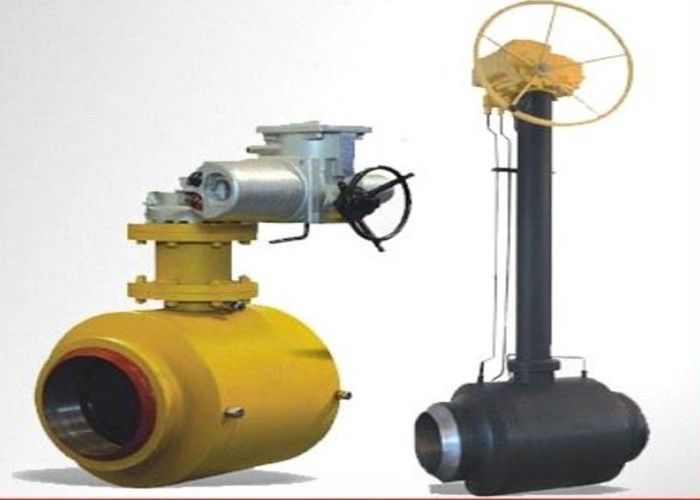

CS / SS는 완전히 몸 볼 밸브 CL 150 - 반대 정적 장치와 2500을 용접했습니다
2 -56 CL150-2500 CS의 API 6D 완전히 용접된 볼 밸브와 SS 볼 밸브
표면 처리
우리는 선택하기 위한 다음 절차를 제공합니다 :
1. 밝기 (해설, 매트)을 향상시키기 위한 기계 폴리싱 (MP)
2. 부식 방지를 위한 산성 제거
3. 전기분해 니스 (EP)가 표면 평활성을 향상시킵니다
4. 맞춤 프로세스 : 광휘 어닐링 처리는 어려움을 향상시키기 위해 스트레스를 제거합니다
기계공정을 형성하기
1. CNC 선반 처리
2. 고 정밀도 CNC 기계가공 중심 가공
3. 일반적 선반 처리
4. 기계는 제품 부분을 펀칭합니다
5. 추운 형성한 주조
6. 용접 조립체
밸브스는 중국 마케팅에서 완전히 용접된 볼 밸브를 제조해서 유명합니다, 우리가 이란 마케팅을 위해 56"CL600에게 완전히 용접된 볼 밸브를 만들어주었습니다, 포스트 용접열 대우가 필요한 그렇게 부드러운 밀봉이 아니도록 특수 기술이 수행되었습니달 것이 밀봉 좋은 공연을 확인하기 위한 용접 프로세스 동안 손상되지 않습니다.
/ 감소된 구멍, 트러니언이 탑재한 원 피스 몸체, 풀 보어, 이중 블록과 블리드, 한 개이거나 두배 피스톤 효과, 줄기세포 바깥쪽의 반대 성수기, 안티 스태틱 장치, 화재 안전 API-607/6FA/ISO 10497, 봄을 보증하고 좌석, 방수제 주사, ASME B16.34, BS5351, KS와 API-6D에 따라 설계되고 시험되는 DEVLON&PEEK 시트 삽입물인 미국 부식 기술자 협회 규격 MR-01-75, 나일론을 로딩했습니다.
| 사이즈 | NPS 2″~48″ |
|---|---|
| 정력 압력 | 클래스 150~1500 |
| 재료 | A105,LF2,F304,F316,F304L,F316L |
| 디자인 & 제조 표준 | API 608, API 6D, BS 5351, ASME 비 16.34 |
| 정면으로 | ASME 비 16.10, API 6D, DIN 3202 |
| 단 접속 | ASME B16.5, DIN 2543-2550, ASME 비 16.25 |
| 테스트와 검사 | ISO5208, API 6D, BS 6755 |
| 시공 방법 | 설명서, 웜 기어, 전기적 발동기, 공압식 발동자 |
해당 규격
디자인 & 제조는 다음에 들어맞습니다 : API 6D/ ISO 14313, ASME B16.34
연결 치수는 WTIH를 일치시킵니다 : ASME B16.25, DIN EN 12627
내화 설계는 다음에 들어맞습니다 : API 607/ISO 10497
검사 & 테스트는 다음에 들어맞습니다 : API 6D, ISO 5208, API 598
재료는 다음에 들어맞습니다 : ISO 15156
부품의 소재
| 1 2 3 4 5 6 7 8 9 10 11 |
신체 레프트-라이터 신체 볼 자리 밀봉 링 O-링 줄기 자리 그리스 인젝션 밸브 봄 곧은 핀 블로-다운 밸브 |
12 13 14 15 16 17 18 19 20 21 22 |
볼 윤활 처리 베어링 스크루 보닛 가스킷 서포트 커버 다이홀더 포장 터미널 패드 스프링 핀 편편한 키 스템 가스켓 정전에서 자유로운 봄 |
부품의 소재
| 신체 볼 자리 줄기 밀봉 링 O-링 스크루 서포트 커버 다이홀더 봄 태도 틈 메우는 물건 |
A105/LF2/F304/F316/F304L/F316L/F11/F22/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 PTFE/NYLON/PEEK/TEFLON 바이톤 / NBR B7M/B8M/L7M/B16M A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE 탄력적 graphite+304/PTFE |
기술적인 매개 변수와 특성 :
| 제품 설명 | 완전히 용접 볼 밸브 |
| 모델 | 볼 밸브를 만드는 트루니온을 완전히 용접하기 |
| 공칭 직경 | NPS 2 ~NPS 48 |
| 작동 온도 | -593C~220C (공급 온도의 더 레인지가 다른 물질을 위해 다를 수 있습니다) |
| 운영 압력 | CL150-CL1500 |
| 재료 | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, 기타 등등. |
| 설계 표준 | API 6D, ASME B16.34 |
| 구조적 길이 | ASME B16.10 |
| 접속 end/td> | ASME B16.5, ASME B16.25 |
| 시험 표준 | API 598, API 6D, ISO 5208 |
| 시공 방법 | 핸들, 웜, 모터 구동 유닛, 기체 드라이브 유닛 |
| 어플리케이션 필드 | 석유와 천연가스 배관과 도시적 가스관 |
| 다른 발언 1 | 밸브 자리는 밀봉의 제로번 누출을 위한 가요성 시일 벨소리로 임베디드됩니다 ; 밸브 자리가 압력과 온도의 변화에 적응할 수 있는 선하중 탄성체를 갖추어서 누출은 발생하기를 피할 수 없지 않습니다. |
| 다른 발언 2 | 용접된 밸브 본체와 일체형 밸브가 외부 누출, 기타 등등을 없앱니다. |
| 다른 발언 3 | 모두 용접된 볼 밸브의 내화 구조. 각각 누수 위치는 화재의 경우에 요구에 저항하는 화재를 충족시키기 위해 탄력적 흑연 패킹 또는 스테인레스 강 혼합 그라파이트로 설계됩니다. |
| 다른 발언 4 | 국내외 모두에서 가장 진보적 지원 플레이트 구조는 서비스 수명을 증가시키고 밸브의 운영상 토크를 감소시키기 위해 대직경을 위해 채택됩니다. 그러므로, 밸브의 서비스 수명은 매우 확장됩니다. |
| 다른 발언 5 | 직접적으로 묻힌 모두 용접된 볼 밸브는 직접적으로 묻힐 수 있고 따라서, 그런 경우에, 어떤 높은 큰 밸브 피트도 요구되지 않고 따라서, 단지 작은 쉘로우 피트가 지상에 구축될 필요가 있고 따라서, 공사비와 기술자 작업 시간이 의미 심장하게 구해질 수 있습니다. |
| 다른 발언 6 | 작은 유동 저항과 고유속 성능과 좋은 흐름 특성의 피깅에게 편리한 밸브의 풀 보어 |
| 다른 발언 7 | 밸브 볼은 완전히 모두 용접된 볼 밸브가 열릴 때 밸브 자리를 에워쌀 수 있고 따라서 매체에서 음란이 밸브 자리 또는 밸브 본체의 패킹 면에 분출시키지 않을 것입니다. 그러므로, 밸브 본체는 그의 특수 구성으로 인해 파이프라인으로서의 똑같은 서비스 수명을 가집니다. |
