강조하다
전기 작동 밸브
-
증명하세요세륨, RoHS
-
를 위해 사용합니다HVACR, 태양력, 물 처리
-
보증18마리의 나방
-
사용 시간5년 이상
-
속성가열 시스템 태양열 온수기를 위한 수류 조절 밸브
-
애플리케이션난방 장치
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

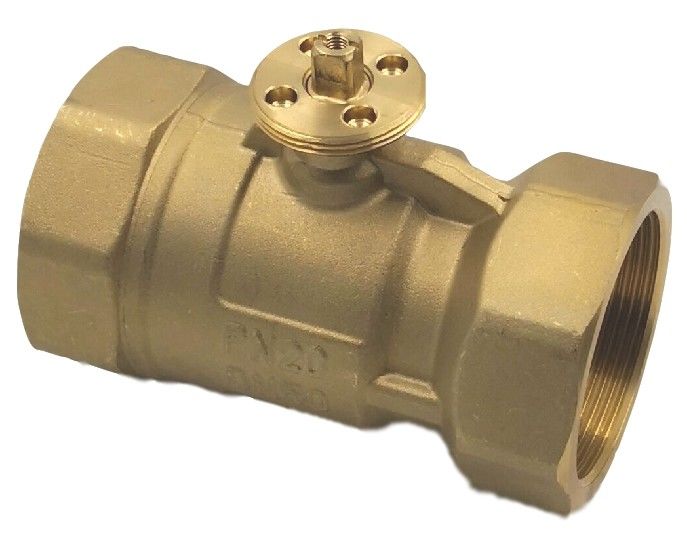

난방 장치를 위한 양방향 전기 물 흐름 제어 밸브 DN25
난방 시스템 태양열 온수기 혼합 밸브 용 양방향 전기 물 흐름 제어 밸브 DN25
가공 품질을 제어하는 방법
1. 고정밀 CNC 선반 가공 부품.
2. 고급 밀링 머신
3. 용접 품질을 보장하기 위한 UT 검사
4. 용접 연마
5. 100% 외관 및 크기 온라인 검사(두께, 진원도 등)
6. 크기 및 모양 형성
기술 데이터
밸브 본체:
매체: 찬/뜨거운 물, 50% 글리콜
매체 온도: 2°C...90°C
정격 압력: PN16
파이프 커넥터: 내부 스레드
주변 온도범위:−5… +60°C, 0…90%RH
크기: 1/2'', 3/4'' 및 1'' 밸브 유형: 2방향
기술

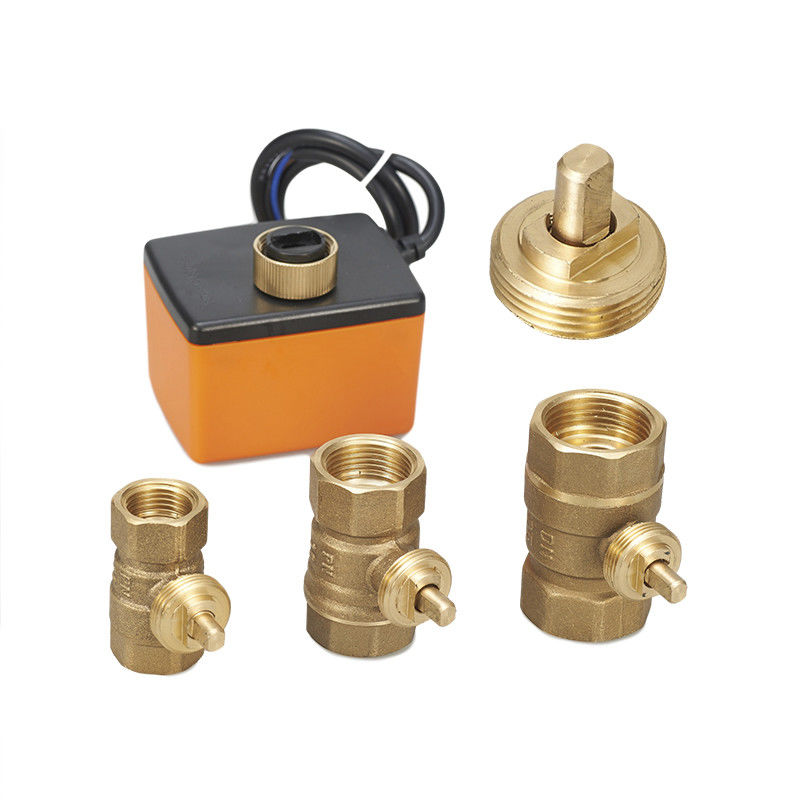

위너 전동 볼 밸브는 온/오프형 또는 3점식 액츄에이터와 W로 구성되어 있습니다.6BV… 시리즈볼 밸브, 가지고 콤팩트 구조,안정적인 운영,우수한 정전용량, 대용량 유량, 먼지 차단 및 낮은 토크. 승자 전동 볼 밸브 HVAC 시스템, 난방 시스템에 널리 사용됩니다., 수처리 시스템 및 일부 산업 장비.
신청
공조 시스템, 난방 시스템, 물치료 시스템, 산업장비
작동 모드

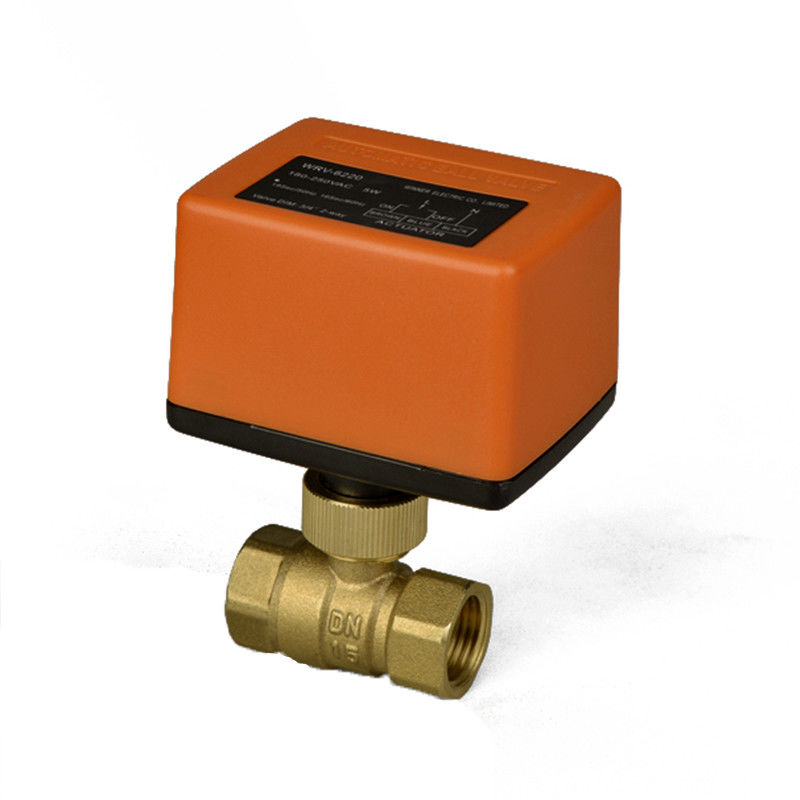

위너 전동 볼 밸브는 WRA-5320 및 WRA-5320A 액추에이터 유형에 의해 모터로 작동됩니다.액추에이터는 변조 온/오프 또는 3점 제어 시스템에 의해 제어되고 밸브의 볼을 제어 신호에 의해 지시된 개방 위치로 이동합니다.
재료
밸브 본체: 단조 황동, Hpb59-1
씰: 볼: EPDM+PTFE
볼: 크롬 도금 황동 스템: EPDM O-링
|
모델 번호. |
|
내경 |
인치 |
Kvs(m삼/h) |
Pvmax(KPa) |
시(KPa) |
|
W6BV215 |
양방향 |
12mm |
1/2” |
8.6 |
600 |
900 |
|
W6BV220 |
|
15mm |
3/4” |
21 |
600 |
900 |
|
W6BV225 |
|
20mm |
1" |
26 |
600 |
900 |
액추에이터
WRA-5320 AC230, 50/60Hz, 3점
WRA-5320ㅏ AC230, 50/60Hz, 켜기/끄기
출력 토크: 2.5Nm
회전 각도: 90°
보호 등급: IP54
켜짐/꺼짐 시간: 19S/50Hz;15S/50Hz
함수 (3점 또는 온/오프 타입)
액추에이터는 고정 및 잠금을 위해 단방향 동기 모터 및 기어 감속기 드라이브를 사용하여 온/오프 제어 신호 변조에 의해 제어됩니다.

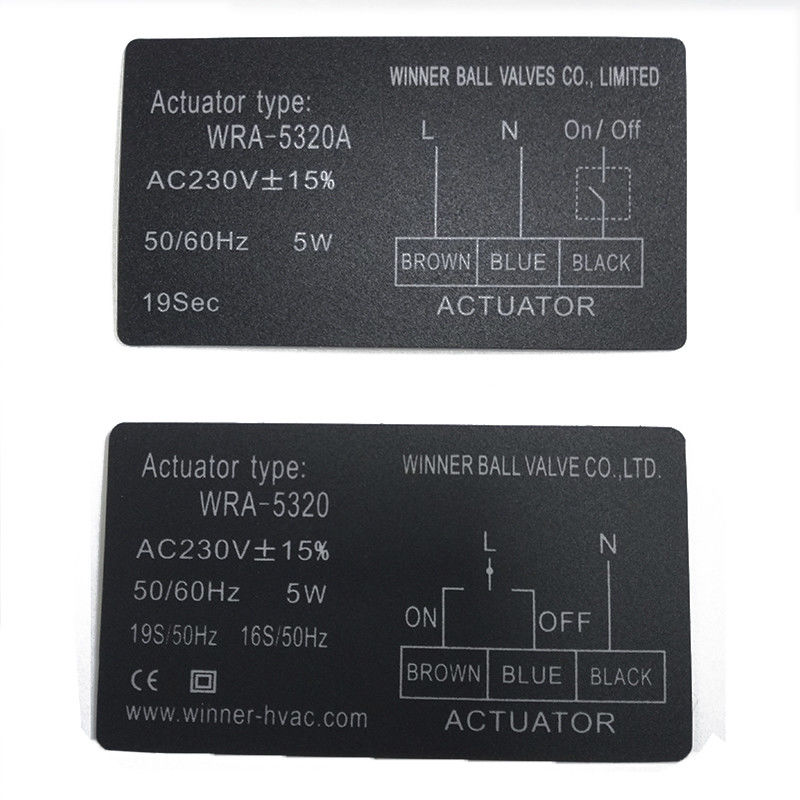

WRA-5삼203점식
파란색 선은 전원 켜짐 밸브 닫힘
갈색 와이어는 밸브가 열렸을 때 전원이 켜짐
파란색 또는 갈색 선의 전원이 꺼져 있습니다. 밸브가 현재 위치를 유지합니다.
검정색 와이어는 널 와이어에 연결됩니다.온/오프 타입으로도 사용할 수 있습니다.
WRA-5320ㅏ온/오프 유형
검은색 와이어는 제어 와이어입니다.
전원 켜기: 밸브 열림, 전원 끄기: 밸브 닫기
갈색선은 전원선에 연결됩니다.
파란색 선은 com에 연결됩니다.
온/오프 타입으로만 사용할 수 있습니다.
|
모델 번호. |
작동 전압 |
액추에이터 유형 |
출력 토크 |
소비 |
온/오프 시간 |
밸브 본체 |
|
WRA-5320 |
230VAC±15% 50/60Hz |
3점 또는 켜기/끄기 |
2.5Nm |
6W |
50Hz:19S 60Hz:15초 |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
켜기/끄기 |
설치:
밸브 스템을 액츄에이터 바닥에 삽입하고, 액츄에이터 바닥에 있는 2개의 핀을 밸브의 장착 구멍에 삽입합니다.그런 다음 놋쇠를 조입니다.캡 너트
