강조하다
전기 작동변
-
재료놋쇠
-
작동 볼트24VDC
-
출력 토크2.5-3N.m
-
애플리케이션산업 설비, 물 흐름 제어
-
관 접속G/BSP
-
매체50glycol, 급수됩니다
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE
-
모델 번호WRA-4224
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는

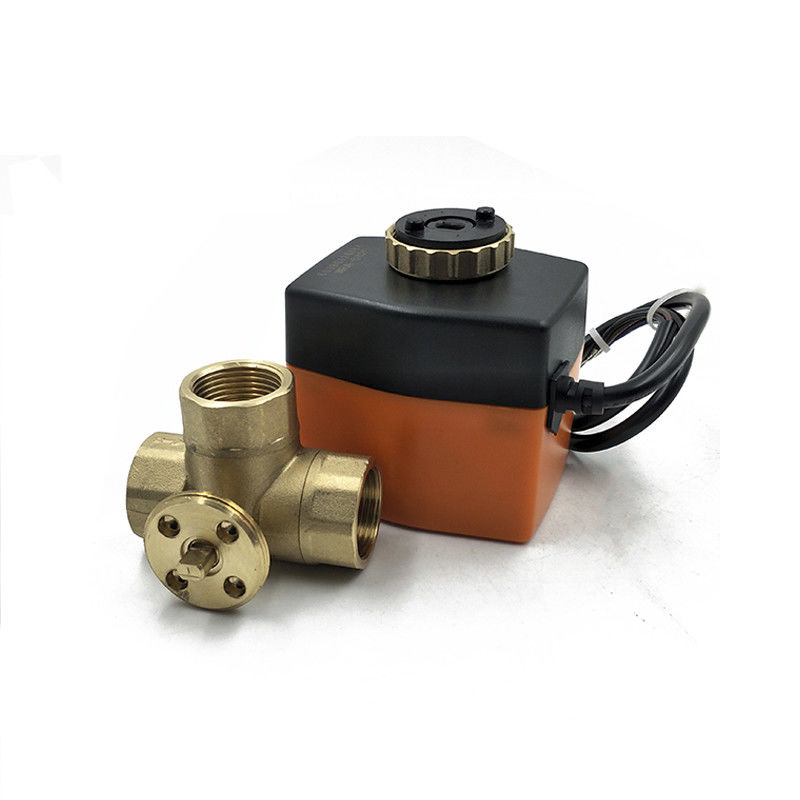

직류 전동기 조종된 볼 밸브, 유동 점조종 자동 볼 밸브
유동 점조종 24 볼트 직류 전동기는 전자적 자동 볼 밸브를 운영했습니다
기술
DC 자동화된 볼 밸브는 소형 구조, 안정적인 작동, 물 정지의 우수급 용량, 큰 물 흐름 비율, 제로개 흙 블록과 저토크를 가지고 있는 계속 / 오프 형태 또는 3 포인트 유형 작동기와 W8BV... 시리즈 볼 밸브로 구성됩니다. DC 자동화된 볼 밸브는 넓게 HVAC시스템, 가열 시스템, 물처리 시스템과 약간의 산업 설비에서 사용됩니다.
기능 (3이 지적하거나 계속 / 꺼짐 상태가 타이핑합니다)
작동기는 / 꺼짐 상태 위의 변조된 것 제어되거나 거꾸로 할 수 있는 동기 전동기와 기어 속도 저감기를 사용한 3 핵심 제어신호가 고정되고 잠기지 않을 수 없습니다.
WRA-42... 3가지 포인트 유형
갈색인 전선은 전원 켬 밸브 열림입니다
흑피 강선은 전원 켬 밸브 클로즈입니다
갈색으로 되세요, 그러면 흑피 강선은 전원차단 밸브가 현재 위치를 유지한다는 것 입니다
청색선은 존재하지 않는 와이어에 연결됩니다.
또한 / 오프 형태에서 처럼 사용될 수 있습니다.
WRA-42... 계속 / 오프 형태
청색선은 제어선입니다. 전원 켬 : 밸브는 열리고 다음을 끕니다 밸브 클로즈
흑피 강선은 컴에 연결됩니다.
갈색인 전선은 동력선에 연결됩니다.
단지 / 오프 형태에서 처럼 사용될 수 있습니다.
| 모델 부정. | 작업 전압 | 액추에이터류 | 출력 토크 | 소모 | / 오프 타임에 | 밸브 본체 |
| WRA-4224 | DC24V | 3는 지적하거나 계속 /가 떨어집니다 | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | 온 |
애플리케이션
HVAC시스템, 가열 시스템, 물처리 시스템, 산업 설비.
작동 모드
승자 DC 자동화된 볼 밸브는 일종의 WRA-42...와 WRA-42에 의해 모터로 작동됩니다... 작동기. 작동기는 / 꺼짐 상태 또는 3 교통 통제법 위의 변조된 것 제어되고, 제어신호에 의해 지시받은 공석에, 밸브의 공을 이동합니다.
기술 데이터
밸브 본체 :
매체 : 매체의 50% 글리콜 온도로, 급탕 / 뜨거운 물 : 2' C...90' Ｃ
정격 압력 : PN20 배관 접속부 : 내부 스레드
주위 템프. 범위 : -20...+70' Ｃ ;0...95%RH 다음을 분류합니다 1/2, 3/4와 1 " 밸브형 : 2가지 방식과 3가지 방식
재료
밸브 본체 : 안출된 놋쇠, Hpb59-1 밀봉 : 볼 : 2중 오링으로, EPDM+PTFE
둥글게 되세요 : 닉레 도금된 놋쇠 줄기 : 2중 오링으로, EPDM O-벨소리
| 모델 부정. | 안쪽 Dia. | 인치 | Kvs(m3/h) | Pvmax(KPa) | PS(KPa) |
| W8BV215 | 12 밀리미터 | 1/2" | 6.15 | 1000 | 1400 |
| W8BV220 | 15 밀리미터 | 3/4" | 10.5 | 1000 | 1400 |
| W8BV225 | 20 밀리미터 | 1" | 16.1 | 1000 | 1400 |
| W8BV315 | 12 밀리미터 | 1/2" | 3.95 | 1000 | 1400 |
| W8BV320 | 15 밀리미터 | 3/4" | 6.8 | 1000 | 1400 |
| W8BV325 | 20 밀리미터 | 1" | 15.8 | 1000 | 1400 |
작동기
WRA-42... DC3/6-12/24V, 3개 핵심
WRA-42... 떨어져서 /에, DC3/6-12/24V
출력 토크 : 2N.m 회전각 : 90'
등급을 보호하세요 : / 오프 타임에 IP55/IP54 : 2-12S
