강조하다
전기 작동변
-
애플리케이션장군
-
재료놋쇠
-
매체의 온도중간 온도
-
압력중간 압력
-
힘자동화하는
-
매체50% 글리콜, 급수됩니다
-
포트의 크기1/2 ~ 2
-
구조볼
-
상품 이름/ 위의 220 vac은 떨어져서 전기 솔레노이드 물 유입구 볼 밸브 작동기를 타이핑합니다
-
증명서세륨, RoHS
-
색다양합니다
-
매체의 온도2' C...90' Ｃ
-
정격 압력PN20
-
배관 접속부내부 실
-
사이즈1/2 ~ 2
-
벨브 유형2가지 방식과 3가지 방식
-
흐름 특성등비율
-
원래 장소중국
-
브랜드 이름OEM
-
인증CE
-
모델 번호WVA4-104
-
문서
-
최소 주문 수량1
-
가격negotiable
-
포장 세부 사항합판 상자
-
배달 시간15-60 일
-
지불 조건L/C (신용장), 전신환
-
공급 능력순서에 기초를 두는
온 - 오프식이 종류 전기 주입구 볼 밸브 손은 물 런링 제어를 위해 작동했습니다
/ 오프 형태 손 위의 220VAC은 전기 솔레노이드 물 유입구 볼 밸브 작동기를 운영했습니다

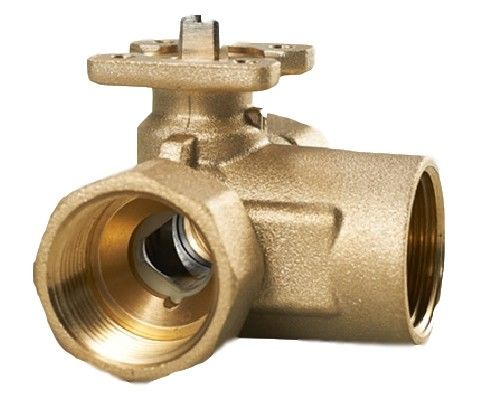

밸브 본체 :
매체 : 매체의 50% 글리콜 온도로, 급탕 / 뜨거운 물 : 2' C...90' Ｃ
정격 압력 : PN20 배관 접속부 : 내부 스레드 주위 템프. 범위 : -5...+60' Ｃ ;0...90%RH 다음을 분류합니다 G1/2 -G2
밸브형 : 2가지 방식과 3가지 방식은 특성을 흘립니다 : 떨어져서 /에, 등비율
재료
밸브 본체 : 안출된 놋쇠, Hpb59-1 밀봉 : 볼 : EPDM+PTFE
둥글게 되세요 : 스테인레스 강 놋쇠 줄기 : EPDM
밸브 연결기 : PC 밸브 스핀들 : 알루미늄 합금
기술

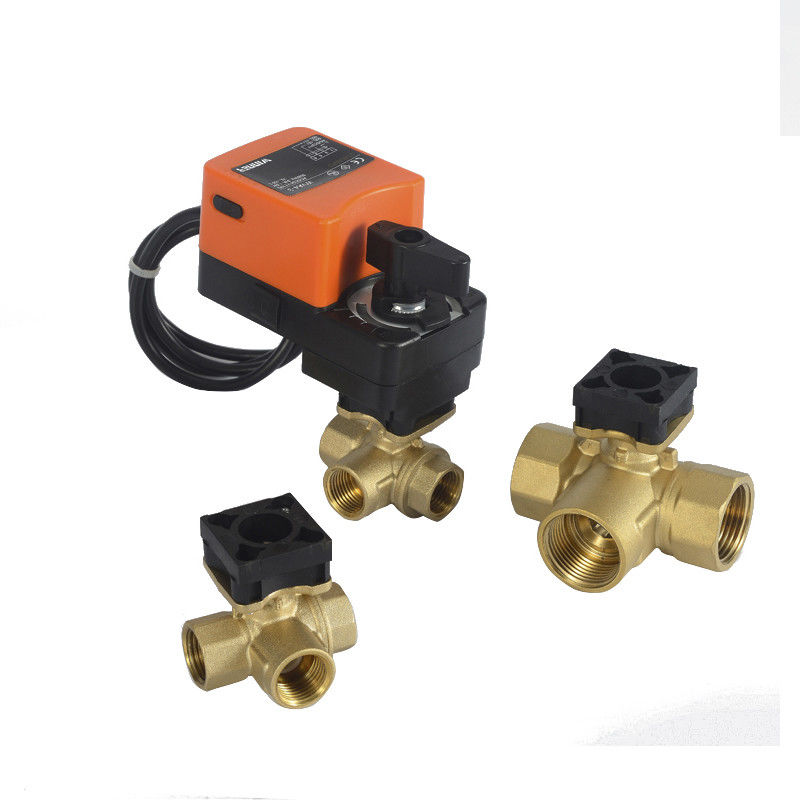

제어 볼 밸브는 WAV4-... 시리즈 회전 실린더와 WCBS... 시리즈 볼 밸브로 구성됩니다. 등비율 흐름 특성은 안정성의 밸브 성능을 보증합니다. 제어 볼 밸브는 넓게 다음과 같은 산업 자동화에서 HVAC시스템, 가열 시스템, 물 처리 시설과 물 런링 제어에서 사용됩니다 : 아후, 살 공조기, 차별적 압력 제어 유닛과 플로우 조절을 위한 그리고 / OFF 제어에 열교환기.
작동 모드
제어 볼 밸브는 일종의 WVA4-1에 의해 모터로 작동됩니다..., WAV4-2...,와 WAV4-3... 작동기. 작동기는 / 꺼짐 상태, 3 시점 또는 비례 제어 시스템에 변조된 것 제어되고, 제어신호에 의해 지시받은 공석에, 밸브의 공을 이동합니다.
애플리케이션
HVAC시스템
가열 시스템
물처리 시스템
산업 설비
|
모델 부정. |
DN(MM) |
인치 |
Kvs(m3/h) |
피프맥스 (MPa) |
Ps (KPa) |
|
WCBS215 |
DN15 |
1/2" |
6.3 |
2.5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4" |
6.3 |
2.5Mpa |
1400 |
|
WCBS225 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS250 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2" |
6.3 |
2.5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4" |
6.3 |
2.5Mpa |
1400 |
|
WCBS325 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS350 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
작동기
WVA4-2... 24VAC/DC±15%,3-point
기능 (3은 지적하거나 비례가 타이핑합니다)
작동기는 / 꺼짐 상태, 3개 점에 변조된 것 제어되고 높은 전송 비치차를 사용한 비례 제어 신호가 고정되고 잠기지 않을 수 없습니다.
WVA4-2... 24VAC/DC±15%, 3개 핵심
갈색인 전선은 전원 켬입니다 반시계방향 회전, 밸브 열림
적색 배선은 전원 켬입니다 시계 방향 회전, 밸브 클로즈
갈색으로 되세요, 그러면 적색 배선은 전원차단입니다 밸브는 현재 위치를 유지합니다
|
모델 부정. |
작업 전압 |
액추에이터류 |
출력 토크 |
소모 |
밸브 본체 |
|
WVA4-104 |
230AC±15% |
3개 핵심 |
4N.m |
6VA |
DN25,DN20,DN15 |
|
WVA4-106 |
6N.m |
DN50,DN40,DN32, |
|||
|
WVA4-110 |
10N.m |
DN50 |
연결기
|
모델 부정 |
상품 |
애플리케이션 |
작동기 |
밸브 본체 |
축 |
|
WCBV-1 |
연결기
|
작동기와 밸브 본체를 연결시키도록 사용되세요 |
WVA4-106,WVA4-206 WVA4-306,WVA4-110 WVA4-210,WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104,WVA4-204 WVA4-304,WVA4-106 WVA4-206,WVA4-306 WVA4-110,WVA4-210 WVA4-310 |
WCBS232,WCBS240 WCBS250,WCBS332 WCBS340,WCBS350 |
WCBS-2 WCBS-3
|
