전기 작동변

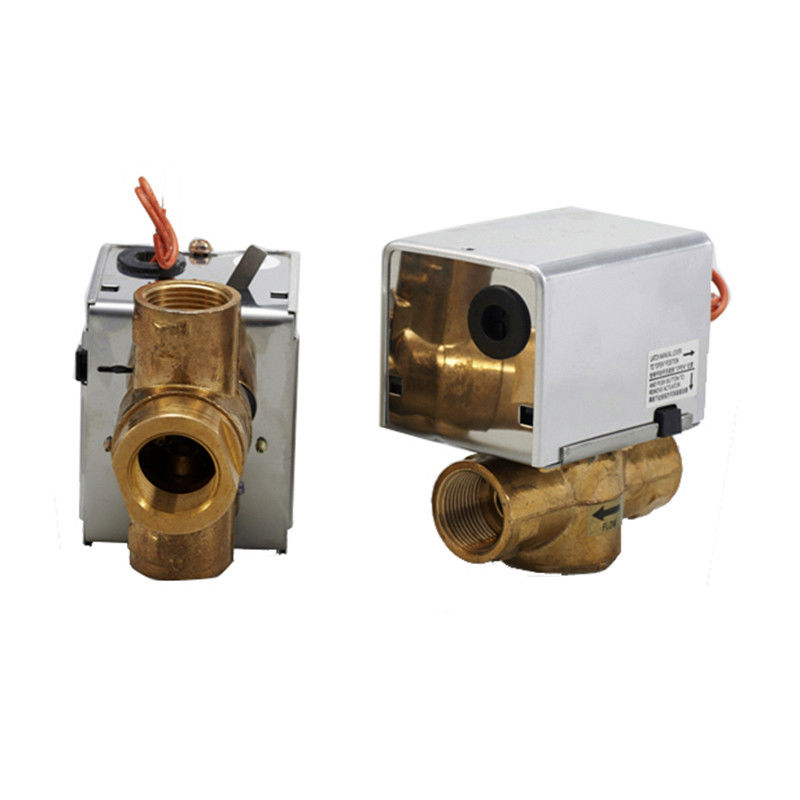

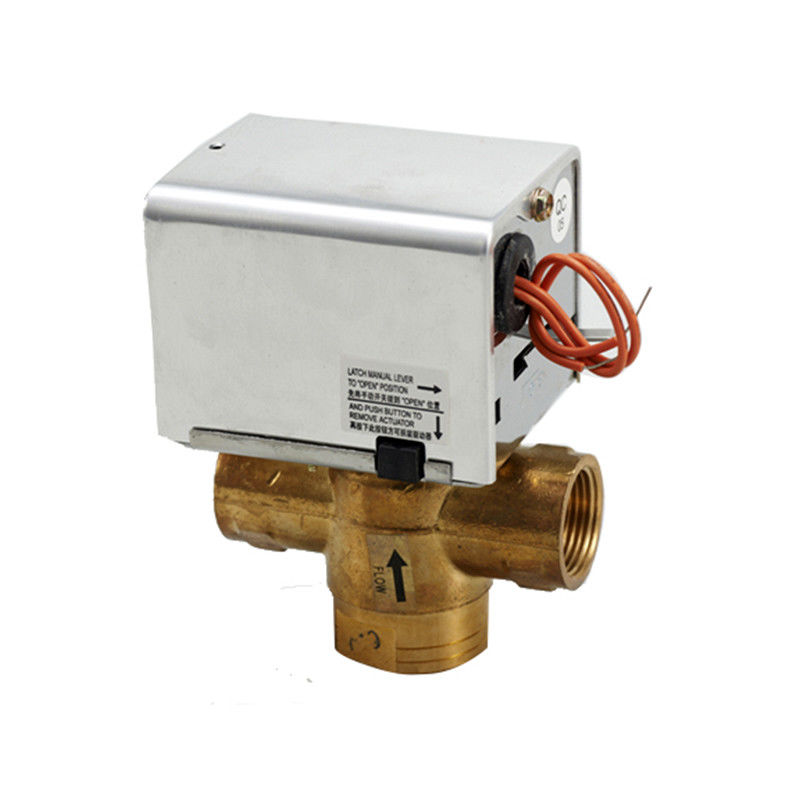

220VAC 2-Way/3-Way 15-25mm FCU/HVAC용 전기 스프링 리턴 존 밸브

작동 및 설치 지침

1. 차압의 공급라인과 리턴파이프는 허용차압 범위 내에서 제어되어야 한다.
2. 밸브는 설치 및 유지 보수가 용이한 곳에 설치해야 합니다.
3. 수평 설치는 습기를 피하기 위해 모터가 밸브 본체의 위에 있어야 함을 의미합니다.
4. 2 way 밸브 설치 시 B측은 유입구, A측은 배출구(A,B는 밸브 몸체 바닥에 표시)
5. 3 방향 밸브를 설치할 때 유입구가 밸브 바닥에 있음(신호가 표시되지 않음)
3방향 밸브 B측은 NC, A측은 NO이므로, 출구배관을 설치하고, B측은 메인배관에, A측은 바이패스배관으로 연결해야 합니다. 그림 3을 참조하십시오.

밸브를 수동으로 열고 작동 폴을 부드럽게 밀어내야 합니다. 작동 폴이 블록 ora 위에 있을 때 부드럽게 아래로 누르고 블록 ora 위치에 작동 폴을 만드십시오. 이제 밸브는 완전 연결 스테이션에 있습니다.작동 극을 위로 찌르면 밸브가 스프링 복귀 전원을 통해 자동으로 재설정되고 밸브가 다시 정상적으로 작동할 수 있습니다.

간단한 지시

이 시리즈의 모터 밸브는 센터 ANC의 끝단 제어에 사용됩니다.써모스탯은 밸브의 모터를 제어하고 감속기를 통해 온/오프하고 스프링을 리셋하여 배관내의 온수/냉수 차단/온을 수행합니다.

가공 품질을 제어하는 ​​방법

1. 고정밀 CNC 선반 가공 부품.

2. 고급 밀링 머신

3. 용접 품질을 보장하기 위한 UT 검사

4. 용접 연마

5. 100% 외관 및 크기 온라인 검사(두께, 진원도 등)

6. 크기 및 모양 형성

주요 사양

단조 황동 밸브 본체
스테인리스 스틸 베이스, 알루미늄 쉘 완전 밀폐된 단방향 히스테리시스 동기 모터 구동, 스테인리스 스틸 스프링 리턴 전기 밸브는 일반 폐쇄형 2방향 밸브와 바이패스 3방향 밸브로 분할되어 모터 전압과 밸브 본체가 형태를 인수할 수 있습니다. 고객 요구 사항에 따라 맞춤 제작
